瑞典DV Power CAT-P 手持式斷路器機械特性分析儀的型號為CAT-P，歸屬斷路器機械特性測試儀品類，整機重量僅1.8kg，搭載6.5寸1024*768分辨率觸摸屏，支持戴絕緣手套操作。測試參數方面，分合閘線圈電流測試采樣率達1MHz，測試量程0-20A，精度±0.5%FS；速度特性測試范圍0-20m/s，精度±0.1%FS，適配直線、角度、霍爾三類傳感器；行程特性測試范圍0-1000mm，精度±0.2mm；儲能電機電壓測試量程0-300V，電流測試精度±0.5%FS。功能參數方面，內置大容量存儲最大可存儲10萬組以上測試數據，支持Excel、PDF格式報告導出，適配10~500kV及以上電壓等級的真空、SF6、GIS組合電器、少油斷路器，工作溫度范圍為-20℃~60℃，支持MODBUS-RTU、MQTT通訊協議，自帶DC20A輸出接口可直接為斷路器分合閘線圈、儲能電機供電。

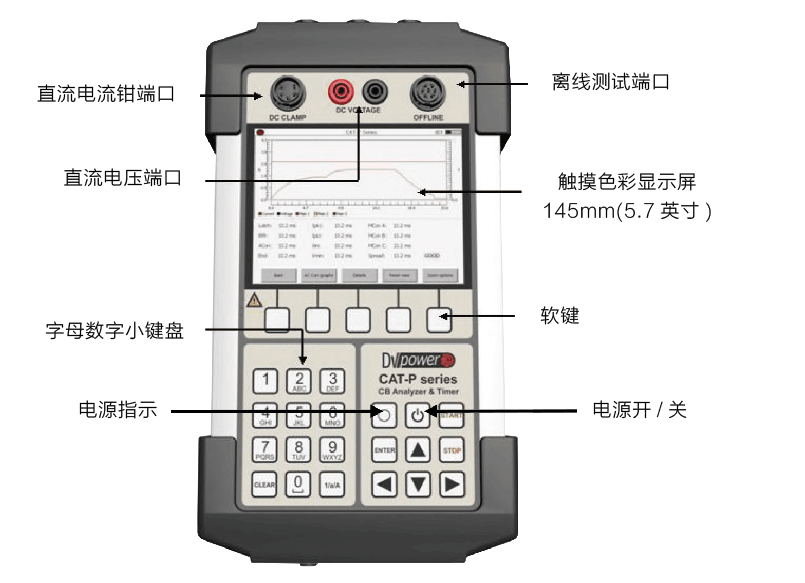

瑞典DV Power CAT-P 手持式斷路器機械特性分析儀與傳統臺式同類設備相比，最突出的技術特點是高集成度與便攜性，整機采用輕量化手持設計，無需攜帶沉重的主機箱，大幅降低現場作業的搬運負擔。其次是供電集成優勢，設備內置兩節三點七伏、二千九百毫安時可充電鋰離子電池，可連續正常使用約八小時，并支持九十至二百六十四伏交流寬幅供電與外部十二伏直流供電，無需額外配置外接供電電源，減少現場接線復雜度與設備攜帶量。現場適配性方面，五點七英寸觸摸屏支持戴絕緣手套操作，符合電力現場安全作業規范，防塵抗干擾的設計可適配各類復雜作業環境。其多通道同步采集與多達四條曲線重疊對比的功能，也比傳統設備的現場數據處理效率更高，便于在現場快速發現潛在缺陷。此外，設備提供主斷口三個時間通道，可一次性完成三相斷口的操作時間測量，并支持分閘、合閘、合分、分合、分合分等豐富操作順序，配合直流電壓電流測量與線圈狀態記錄，能夠更完整地刻畫斷路器動作全過程的電氣與機械特征。相比需要多臺儀表組合的臺式方案，這種一體化手持設計在變電站狹窄空間與高處匯控柜旁作業時優勢尤為明顯，顯著縮短了單次檢測的準備與收尾時間。

瑞典DV Power CAT-P 手持式斷路器機械特性分析儀的核心工作原理是通過高精度多通道采集模塊，同步采集多維度測試信號，經內置算法計算得到斷路器各項機械特性參數。設備自帶DC20A輸出接口可直接為斷路器分合閘線圈、儲能電機供電，無需外接額外供電設備，測試過程中設備以1MHz的高采樣率采集分合閘線圈的瞬態電流波形、儲能電機的電壓電流信號，同時通過外接的直線、角度或霍爾傳感器采集斷路器動觸頭的位移、速度信號，內置算法基于上述信號自動計算分合閘時間、三相同期差、彈跳時長、行程、分合閘速度等關鍵參數，測試過程中可實時展示各項波形與數據，測試完成后數據可直接存儲至設備內置存儲空間，也可離線導出分析，測量流程符合專業電力檢測設備通用技術要求，測試結果準確度與可靠性滿足電網、電廠的運維檢測要求。

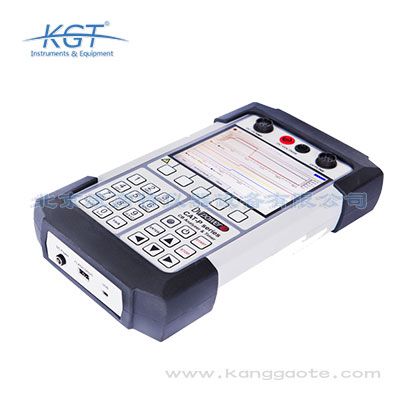

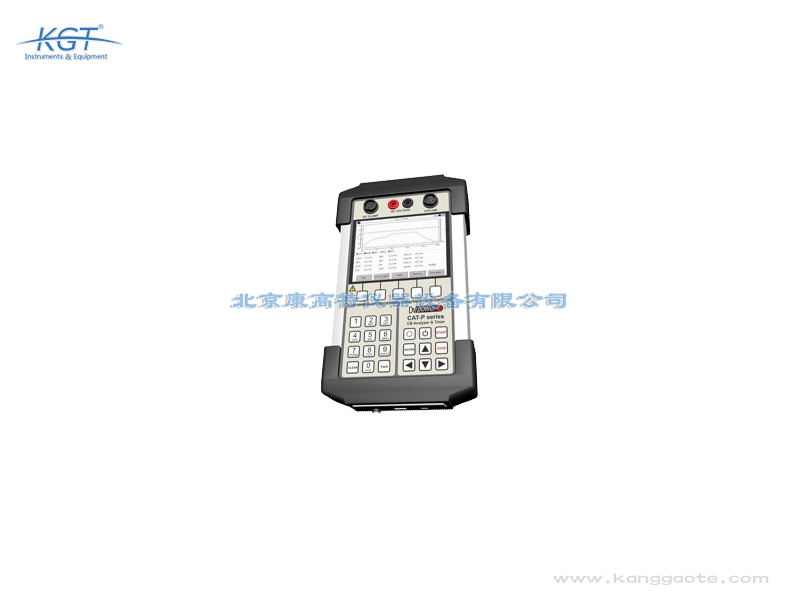

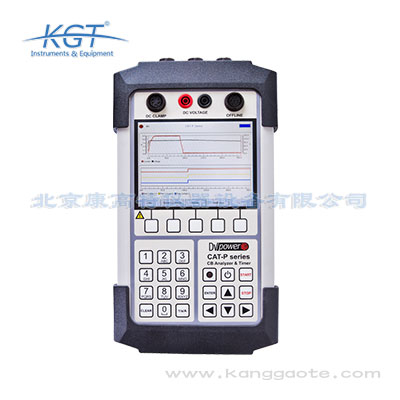

瑞典DV Power CAT-P 手持式斷路器機械特性分析儀是瑞典DV POWER推出的專業手持式斷路器機械特性測試儀，面向電力運維場景研發，采用輕量化手持機身設計，搭載高精度采集模塊，是針對高低壓斷路器性能檢測的專用設備。它的核心用途是精準完成斷路器的性能檢測與故障研判，可精準檢測分合閘時間、同期、彈跳、行程等多項斷路器關鍵機械參數。設備支持現場數據采集、波形展示與離線數據分析，還可配合專用軟件完成測試結果分析，能夠記錄并重疊展示多達四條曲線，通過對比已有實驗結果在現場快速分析出潛在缺陷。這款設備適配高壓開關柜、變電站等電力運維場景，防塵抗干擾，操作簡潔，可高效完成高低壓斷路器性能檢測與故障研判工作。設備還具備在線分閘監控測試與離線測試兩種工作模式，既能對運行中的斷路器開展不停電的狀態監測，也能在檢修停役期間完成全面的機械特性試驗，配合專用分析軟件還可評估變電站蓄電池狀態，為運維單位制定檢修策略與預判設備隱患提供量化支撐。

瑞典DV Power CAT-P 手持式斷路器機械特性分析儀的適用行業以電網、電廠為主。典型應用場景包括高壓開關柜運維檢測，可針對10kV、35kV等電壓等級的柜內真空斷路器開展快速性能校驗；其次是變電站電力運維檢測，可覆蓋戶外變電站內110kV、220kV、500kV及以上電壓等級的SF6斷路器、GIS組合電器斷路器、少油斷路器的常規巡檢與定檢；還可用于高低壓斷路器性能檢測，針對新安裝斷路器開展投運前的性能核驗，以及高低壓斷路器故障研判，當斷路器出現拒動、誤動等故障時，可快速檢測各項參數定位故障原因。設備具備防塵抗干擾能力，工作溫度覆蓋-20℃~60℃，觸摸屏支持戴絕緣手套操作，可適配極寒、高溫、高濕、強電磁干擾等各類復雜現場作業環境。

使用瑞典DV Power CAT-P 手持式斷路器機械特性分析儀時，首先需嚴格遵守電力現場作業安全規范，測試前必須確認待測試斷路器處于斷電隔離狀態，無帶電風險后才可開展接線操作。接線過程中需確認輸出接口的連接與斷路器分合閘線圈、儲能電機的額定參數匹配，避免過載損壞設備或斷路器配件，傳感器安裝需牢固貼合斷路器的動觸頭聯動結構，避免測試過程中松動導致行程、速度測試數據失真。測試過程中必須佩戴合格的絕緣手套，設備觸摸屏支持戴絕緣手套操作無需摘下，符合現場安全要求。雖然設備具備防塵抗干擾能力，但仍需盡量遠離大功率運行設備等強電磁干擾源，避免影響測試精度。設備的工作環境溫度需保持在攝氏零下十度到五十五度范圍內，測試完成后必須先關閉設備的輸出功能，再拆除所有接線，避免感應電壓造成安全隱患或損壞設備。

瑞典DV Power CAT-P 手持式斷路器機械特性分析儀在電氣安全與電磁兼容方面符合多項國際通用規范。設備的安全要求符合低壓指令對應的電氣測量設備安全標準，該標準對測量、控制和實驗室用電氣設備的絕緣、耐壓、防觸電等提出明確要求，可保障現場操作人員的人身安全。電磁兼容方面符合相關國際通用標準要求，確保設備在變電站等強電磁環境中工作時，自身不受干擾且不對周邊設備產生超標影響。在安裝類別與污染等級方面，設備按二類安裝、污染等級二的設計要求進行考核，適配工業現場常見的電氣環境。此外其設計與測試流程也參照北美相關電氣安全標準的要求，使設備在不同地區的合規檢測作業中均可正常使用，檢測結果具備跨區域的可比性。在絕緣性能方面，設備按二類安裝、污染等級二的要求設計，配合相應的絕緣與耐壓考核，可適應開關室、戶外變電站等存在感應電壓與污穢風險的現場。其電磁兼容設計確保在大電流母線、隔離開關操作產生的瞬態騷擾下仍能穩定采集，不會因為現場干擾而出現數據異常。綜合這些合規要求，設備的檢測流程與輸出結果能夠納入電力行業的預防性試驗與狀態評價檔案，具備良好的可追溯性與橫向可比性。

選用瑞典DV Power CAT-P 手持式斷路器機械特性分析儀時，首先需關注核心測試精度指標，分合閘線圈電流測試精度±0.5%FS、速度測試精度±0.1%FS、行程測試精度±0.2mm的參數表現，可滿足絕大多數電力場景的高精度測試需求。其次需關注量程與適配性，設備支持10~500kV及以上電壓等級的真空、SF6、GIS、少油斷路器測試，速度測試范圍0-20m/s、行程測試范圍0-1000mm、電流測試量程0-20A可覆蓋主流斷路器的測試需求。另外還要關注功能與環境適配指標，自帶DC20A輸出接口無需外接電源、6.5寸觸摸屏支持戴絕緣手套操作、10萬組以上大容量存儲、Excel/PDF報告導出、-20℃~60℃寬溫工作、防塵抗干擾等特性，可大幅提升現場作業效率，支持MODBUS-RTU、MQTT協議也方便接入各類運維管理系統。

選用瑞典DV Power CAT-P 手持式斷路器機械特性分析儀時，首先需關注核心測試能力指標，設備提供主斷口三個時間通道，可測量分合閘時間、三相同期差、彈跳與行程，并支持分閘、合閘、合分、分合、分合分等多種操作順序，覆蓋斷路器機械特性必測參數項。其次要關注采樣與測量指標，計時測量分辨率可達零點零五毫秒，直流電壓測量范圍為正負三百伏、精度為正負百分之零點五讀數加正負百分之零點五滿量程，交流電流鉗覆蓋零點零五至五安、直流電流鉗覆蓋三十至三百安，可滿足多數斷路器線圈與電機參數的測試需求。另外還要關注功能與環境適配指標，五點七英寸觸摸屏支持戴絕緣手套操作、內置可充電電池支持約八小時現場連續使用、防塵抗干擾、攝氏零下十度到五十五度寬溫工作，以及配合專用軟件進行曲線重疊對比分析的能力，可大幅提升現場作業效率。

瑞典DV Power CAT-P 手持式斷路器機械特性分析儀與傳統臺式同類設備相比，最突出的技術特點是高集成度與便攜性，整機僅重1.8kg，輕量化手持設計無需攜帶沉重的主機箱，大幅降低現場作業的搬運負擔。其次是供電集成優勢，設備自帶DC20A輸出接口，可直接為斷路器分合閘線圈、儲能電機供電，無需額外配置外接供電電源，減少現場接線復雜度與設備攜帶量。采樣精度方面，1MHz的分合閘線圈電流采樣率可捕捉更細微的電流瞬態特征與彈跳信號，測試數據準確度更高。現場適配性方面，6.5寸觸摸屏支持戴絕緣手套操作，符合電力現場安全作業規范，-20℃~60℃寬溫工作、防塵抗干擾的設計可適配各類復雜作業環境，10萬組以上大容量存儲、離線分析、雙格式報告導出的功能，也比傳統設備的現場數據處理效率更高。
