正確操作DET4TCR2接地電阻測試儀應先根據現場條件選擇接線方式。將大選擇開關置于2、3或4極檔，按對應端子接入測試線、接地探棒與電流電壓極；若采用附棒技術，則把電流鉗表ICLAMP夾在接地極上并配合儀器注入電流，無需拆除接地系統連接線。開機后大而清晰的液晶顯示屏與拇指大小的測試鍵便于戶外單手操作，用戶可通過菜單選擇25伏或50伏測試電壓及合適頻率。儀器會自動檢測P探頭、C探頭的連接與狀態，以及接地系統的電磁噪聲并在屏幕顯示，內置電壓表可先測大地電壓確認安全。測試時保持探棒插入牢固、間距符合電位降法要求，待讀數穩定后記錄。完整套裝含測試線、極棒、校準證書與手提箱，開箱即可開始接地測試，配合背光顯示屏適應多種光照環境。作業前后應核對探棒接觸電阻與噪聲水平，必要時更換布極位置，以保證電位降法測量得到的電阻值真實反映接地極狀態。

DET4TCR2與同系列DET4TD2、DET4TR2相比在量程與頻率上更有優勢。DET4TD2與DET4TR2的接地電阻范圍為0.01歐姆到20千歐，且僅支持128赫茲單一測試頻率；而DET4TCR2量程擴展到0.01歐姆到200千歐，并支持94、105、111、128赫茲四檔頻率，更適合測量極高阻值的土壤電導率以及避開復雜干擾。二者測試精度一致：2極、3極、4極為讀數的2%加減3位，附棒技術為5%加減3位，無樁測試為7%加減3位。外形與配件方面，DET4TCR2標配測試線、接地探棒、電池與校正證書，并置于堅固塑料手提箱中。用戶在選型時應根據被測接地網的阻值跨度與現場干擾水平?jīng)Q定，若常測大型地網或高阻土壤，DET4TCR2的寬量程與多頻率更具適應性。對于以城市配電與建筑接地為主、阻值不高的用戶，DET4TD2同樣夠用，但追求一機多能時DET4TCR2的綜合能力更勝一籌。從長期使用成本看，寬量程與多頻率讓DET4TCR2無需為不同阻值區間另購設備，一臺即可覆蓋從建筑接地到大型地網的全場景測量需求。

判定DET4TCR2接地電阻測量結果時，應以儀器顯示的電阻值與對應精度為核心依據。該儀器接地電阻測量范圍為0.01歐姆到200千歐，2極、3極、4極精度為讀數的2%加減3位，附棒技術為5%加減3位，無樁測試為7%加減3位，正常有效讀數應落在此范圍與精度內，明顯異常說明接線、探棒或頻率選擇存在問題。測量前先用內置電壓表確認大地電壓在0到100伏范圍內且環境安全；測量中應關注儀器對探頭連接與電磁噪聲的自動診斷提示，異常時應排查后重測。判定接地系統是否合格，需將測得電阻與相應設計規范或規程限值比對，例如防雷與低壓系統對接地電阻有不同要求。結合接地電流測試范圍0.5毫安到19.9安與電壓數據，還可評估泄漏電流水平，為接地整改提供完整依據。對于同一接地網的多點測量，應保留各次讀數與布極位置，通過橫向比對發現局部劣化，及時安排防腐或增補接地體等處理。

DET4TCR2接地電阻測試儀在強電磁干擾環境下通過多重設計保證測量穩定。它提供94、105、111、128赫茲多個測試頻率，用戶可避開工頻50赫茲及其諧波所在的干擾頻帶，選擇現場最有效的頻率進行測量，這是其在復雜電網附近仍能工作的關鍵。儀器具備高達40伏峰峰值的噪聲抑制能力，可自動檢測接地系統的電磁噪聲并在屏幕提示，幫助用戶判斷當前環境是否適宜讀數。內置的電壓探頭電阻與電流探頭電阻均為自動識別，配合自動電流探頭檢測，減少人為設置錯誤帶來的偏差。測試電流僅450微安，既安全又足以在寬量程內獲得穩定信號。1秒級響應與清晰的背光液晶顯示，使操作者在噪聲背景下也能讀取可靠結果，從而在高干擾的變電站、軌道交通與工業區接地檢測中保持?jǐn)?shù)據可信。當自動噪聲檢測提示干擾過大時，宜改選其他頻率或調整布極方向，待讀數平穩后再記錄，避免在強噪聲下誤判接地狀態。

DET4TCR2接地電阻測試儀在電源、便攜與安全方面針對戶外檢測做了充分考慮。它使用8節1.5伏AA電池供電，滿電狀態下可連續工作約3小時或完成約700次連續測試，滿足一日多點的巡檢需求；儀器帶有電池狀態條，可隨時掌握剩余電量。整機重量約1千克，尺寸203乘148乘78毫米，配合堅固塑料手提箱與全套測試線、探棒、校準證書，開箱即測、便于攜帶轉運。防護上達到IP54防塵與防濺水等級，運行溫度覆蓋負15到正55攝氏度、濕度95%不凝結，適應戶外多變氣候。安全等級為EN 61010-1 CAT IV 100V，接線端為4毫米插口，配合內置電壓表先測大地電壓，為戶外接地檢測提供良好的人身與設備保護，使運維作業更安心。對于需要頻繁往返多個站點的檢測隊伍，整套集成化配置減少了遺漏配件的風險，也縮短了現場準備時間，提升接地普查效率。在雷雨多發季節來臨前完成一輪全面檢測，DET4TCR2的便攜與長續航特性可以讓運維班組高效地完成大批量接地點的普查任務。

DET4TCR2接地電阻測試儀基于電位降法測量接地極與遠方大地之間的電阻。在3極或4極接線中，儀器由電流極C注入測試電流，電壓極P測量接地極與電位零區之間的電壓降，按歐姆定律算出接地電阻。4極法額外引入輔助電流極，可消除引線電阻影響，適合低阻接地網。DET4TCR2的獨到之處在于附棒技術ART，借助電流鉗表ICLAMP把測試電流注入接地系統，無需斷開接地網與電力設備的連接線即可按電位降法完成測量；第二個選配鉗表VCLAMP則實現真正的無樁測試，適用于接地探棒無法插入大地的場合。儀器提供94、105、111、128赫茲多個測試頻率，用戶可避開工頻干擾選擇有效頻率，配合40伏峰峰值的噪聲抑制能力，在強電磁環境中仍可獲得穩定結果。理解這套原理有助于檢測人員根據現場條件選擇最省力的接線方式，在保障安全的同時把測量誤差控制在可接受范圍內?，F(xiàn)場檢測時還可結合大地電壓與泄漏電流讀數交叉驗證，使電位降法的測量結果更具說服力與可追溯性。

使用DET4TCR2接地電阻測試儀時有若干注意事項。首先是安全，儀器安全等級為CAT IV 100V，但測量前仍應先以內置電壓表測大地電壓，確認無危險電勢再接線，雷雨天氣應避免戶外作業。其次是接線，必須按所選2、3、4極方式正確連接P、C探棒，儀器雖能自動檢測連接狀態，但探棒插入深度與間距直接影響電位降法精度。第三是測試電壓，人口聚居區規程要求使用25伏，應提前在菜單中設定以免超出限值。第四是頻率選擇，強干擾現場應選用能避開工頻及其諧波的頻率檔。第五是電池，采用8節1.5伏AA電池，滿電可連續測試約3小時或700次，出車前需確認電量。第六是環境，運行溫度負15到正55攝氏度、濕度95%不凝結，IP54防塵可防濺水但仍應避免暴雨直淋，保證測量可靠與人員安全。長期存放應保持電池倉干燥，定期按校準證書周期送檢，使儀器的電阻與電壓測量始終處于受控狀態。

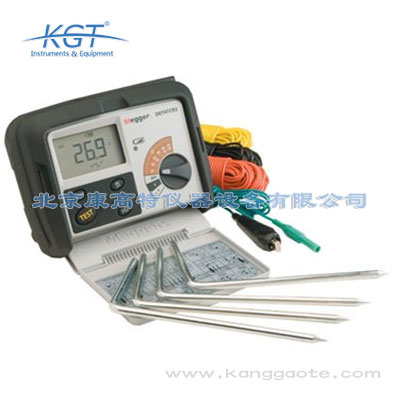

DET4TCR2是美國Megger公司推出的4端口接地電阻測試儀，采用充電電池供電，支持2極、3極與4極多種測試方式，并具備可選的測試頻率、更高的測量靈敏度以及附棒技術與無樁測試能力。該儀器通過大選擇開關即可在2、3、4極之間切換，配有大而清晰的液晶顯示屏與拇指大小的測試鍵，適合戶外接地系統檢測。DET4TCR2包含附棒技術所需電流測試功能，可在不拆除接地系統與電力設備連接線的情況下現場完成接地電阻測試；配合選配鉗表還能實現真正的無樁測試。其接地電阻測量范圍達0.01歐姆到200千歐，自動量程，精度為讀數的2%，安全等級達到CAT IV 100V，防塵等級IP54，是電網、電廠與軌道交通等領域開展接地性能核查的可靠工具。對于需要定期評估接地網健康狀態的運維單位，DET4TCR2能在不斷電、不拆線的條件下完成作業，顯著降低檢測對生產運行的影響。將其納入年度預防性維護計劃，可及早發現接地體腐蝕與連接松動，避免故障電流無處泄放造成的設備損毀與人身風險。

DET4TCR2接地電阻測試儀廣泛應用于電網、電廠與軌道交通等需要可靠接地的領域。良好的接地系統能減小設施安裝錯誤帶來的傷害、降低雷擊與過電壓對設備的損壞、提升通信與計算機等敏感設備性能，并防止摩擦靜電積累。接地金屬樁會因腐蝕、天氣或雷擊、故障電流而失效，因此必須定期檢測。DET4TCR2憑借附棒技術可在不拆除連接線的情況下評估在運接地網，特別適合變電站、配電室、信號樓等關鍵場所的周期性巡檢；其無樁測試能力則在硬化路面、巖石地層等探棒無法入地的環境發揮優勢。儀器內置電壓表可測量大地電壓以判斷安全，CAT IV 100V安全等級與IP54防塵設計使其勝任戶外嚴酷工況，是運維人員核查接地性能、預防觸電與設備損毀的實用裝備。在新建驗收、年度預防性試驗與雷擊后的專項排查中，DET4TCR2都能提供可追溯的電阻與電壓數據，支撐接地整改決策。

DET4TCR2接地電阻測試儀的設計與測試能力對應多項國際電氣安全標準。其可選25伏或50伏測試電壓以符合IEC 61557-5對接地電阻測量設備的要求，并在人口聚居地區規程要求使用25伏測試電壓以保障安全；安全等級滿足EN 61010-1的CAT IV 100V，適合在低壓配電系統的源頭側等嚴苛類別下使用；電磁兼容方面符合EN 61326-1:1998。儀器接地電阻基本精度為讀數的2%加減3位，附棒技術與無樁測試分別給出5%與7%的精度指標，這些性能要求在IEC 61557系列所定義的接地電阻測量方法框架內具有可比性。在我國使用場景下，檢測結果可結合接地電阻相關的檢定規程進行符合性判斷，使DET4TCR2采集的電阻、電壓與電流數據能夠被質量與安全管理體系采信。在出具檢測報告時標注所依據的標準條款，有助于不同檢測機構之間的數據互認，也方便后續年度比對與趨勢分析。把標準符合性作為選型與驗收的硬指標，能夠讓接地電阻檢測數據在審計、驗收與事故溯源環節都站得住腳，減少后續爭議。
