操作前必須確認被測回路已斷電、放電并掛接地，嚴禁在帶電設備上直接夾接測試線。電流導線截面應選二十五平方毫米或五十平方毫米規格，且連接必須牢固，否則大電流下導線發熱會引入誤差甚至危險。測試過程中不要觸碰裸露夾鉗和導體，DLRO200雖符合IEC 61010安全規范，但兩百安電流仍可能造成灼傷。不要在測試進行中插拔導線或切換量程。若被測回路存在較大電感如長電纜，應按連續模式讓電流平穩，避免突變引發感應高壓。儀器存放應防潮防塵，定期用標準電阻核查正負百分之零點五精度，確保量值可靠。運輸時利用機身提手，避免劇烈磕碰損傷內部精密采樣電路，影響長期穩定性。長期停用前應將測試線從儀器上取下，并存放在干燥通風處，防止接頭氧化導致接觸電阻增大，從而保證每次開機都能獲得穩定可靠的量測表現。

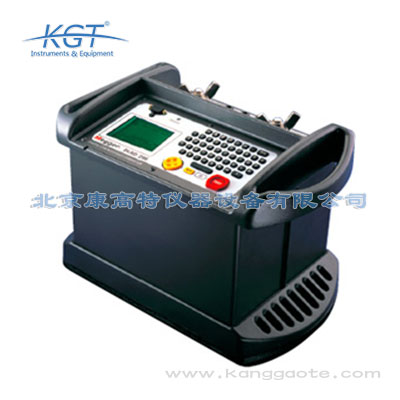

MEGGER DLRO200是一款由Megger公司推出的數字式微歐表，在工業現場也常被稱為回路電阻測試儀或者接觸電阻測試儀，專門用于測量開關柜、斷路器、母線排、焊接點等低阻值導電回路的接觸電阻與導通電阻。它采用四線制開爾文測量法，向被測回路注入十安培至兩百安培的直流大電流，再通過獨立電壓導線測量被測點兩端壓降，依歐姆定律換算出微歐級電阻。儀器量程覆蓋零點一微歐到九百九十九點九毫歐，最高分辨率達零點一微歐，能夠發現傳統萬用表無法察覺的微小接觸不良。相比老式指針微歐計，DLRO200用數字液晶屏直接顯示結果，并具備自動量程、上限報警和數據存儲功能，適合電力、鐵路、工業現場的精密接觸電阻測試作業。對于保障電氣設備連接可靠、預防過熱故障，這臺儀器是現場工程師常用的得力工具，可顯著提升低阻回路檢測的效率與準確度。

讀取DLRO200顯示的電阻值后，應首先確認測試電流與所選量程一致，例如用一百安測得斷路器觸頭阻值應在規程限值內，通常要求小于制造廠規定值且三相平衡。若數值明顯偏大，說明觸頭存在氧化、燒蝕或壓緊不足等接觸缺陷，是過熱和開斷失敗的前兆；若三相阻值偏差過大，提示某一相機構卡滯。儀器支持設定上限值，超差時會報警，便于現場快速篩除不合格點。由于它采用大電流擊穿氧化膜，所讀即真實工況電阻，比小電流表可信。建議將每次數值加注釋存入內存，與歷史數據對比趨勢，阻值持續上升往往意味著設備劣化，應安排檢修。把單次測量納入長期趨勢管理，才能真正發揮儀器價值。對于重要樞紐變電站，宜建立每間隔一年的對比臺賬，當同一觸頭阻值年度增幅超過一定門檻時提前介入，可有效避免突發性過熱事故的發生。

MEGGER DLRO200基于四線制開爾文測量原理工作。儀器內部電源在電流導線C1、C2上輸出十安培至兩百安培可調的直流測試電流，該電流流經被測導電回路；與此同時，一對獨立的電壓感測導線P1、P2鉗在被測點兩側，僅采集這兩點之間的壓降，完全不經過大電流導線，因此電流導線自身電阻不會進入計算。微處理器讀取壓降與電流，按電阻等于電壓除以電流計算出真實接觸電阻，分辨率可達零點一微歐。由于大電流能擊穿接觸面上的氧化膜與油污，測量結果反映了實際通電狀態下的接觸電阻，比小電流測試更接近真實運行工況。正因?yàn)槿绱耍粡V泛用于斷路器回路電阻的判定，因?yàn)樾‰娏魍鶞y(cè)不到被氧化膜掩蓋的真實接觸阻值，只有大電流才能暴露隱患。在現場實際接線時，電壓測試端應當盡量靠近被測觸頭布置，這樣可以最大限度減少引線電阻帶來的附加誤差，使讀數更貼近設備本體的真實阻值，從而提高缺陷判斷的可靠性與一致性。

MEGGER DLRO200重量不到十五公斤且結構緊湊，便于在變電站、開關站、配電室乃至野外桿塔現場攜帶作業。最典型場景是高壓斷路器與隔離開關的回路電阻測量，用來判斷觸頭是否因電弧燒蝕或彈簧疲勞而接觸不良；其次是變電所母線排、電纜終端頭的搭接電阻檢查，防止過熱引發事故；還可用于電力機車受電弓滑板、鋼軌焊縫、變壓器套管接頭等導電連接的導通性評估。在飛機制造、電梯導軌等需要確認大電流通路可靠的行業也有應用。由于它能在負載下提供平穩連續電流，可避免磁瞬態導致斷路器誤跳閘，特別適合帶電或帶感回路的測試。整機便攜、接線簡單，單人即可完成外出檢測任務。對于偏遠變電站或應急搶修，這種輕量化設計能顯著降低人員負擔，讓巡檢工作面更廣、頻次更高，從而更早地發現連接隱患。同時，輕巧機身也方便在狹窄開關柜內靈活挪移，提升作業舒適度與安全性。

電力行業是DLRO200最主要的應用領域，供電公司、檢修班用它執行變電站斷路器、隔離開關、母線接點的回路電阻交接與預防性試驗，是防止觸頭過熱爆炸的關鍵手段。鐵路與軌道交通領域用于電力機車受電弓、接觸網、鋼軌焊縫的導通電阻檢查，保障大電流受流安全。制造與質檢行業在開關柜、變壓器、電機繞組出廠時測量搭接與焊接電阻，把控裝配質量。此外，航空航天、船舶與電梯等重視安全通路的行業，也用它驗證關鍵導電連接的可靠性。憑借不到十五公斤的便攜機身、十至兩百安寬電流范圍和零點一微歐分辨率，DLRO200成為現場低阻測量的常用工具，廣泛應用于各類需要確認電氣連接完好的場合，深受一線檢測人員信賴。隨著狀態檢修理念普及，這類便攜微歐表在設備全壽命健康管理中的作用也愈發突出，已成為運維班組的標準裝備之一。

MEGGER DLRO200在設計制造上符合IEC 61010系列對電氣測試設備的安全要求，該標準規定了測量、控制和實驗室用電氣設備在過載、絕緣、防觸電方面的安全等級。在現場應用時，斷路器回路電阻測試通常參照DL/T 596《電力設備預防性試驗規程》及GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》中對導電回路電阻的限值要求；測量結果的量值溯源則可依據JJG 837《直流電阻測試儀檢定規程》進行周期校準。用戶在校驗儀器時，應使用標準電阻器在零點一微歐至一歐范圍內多點比對，確認其正負百分之零點五量級的準確度仍滿足規程。理解這些標準有助于在電力驗收和預防性試驗中正確采信DLRO200的測量數據，避免因儀器失準造成誤判。建立規范的校準檔案，還能在質量審核與事故分析中提供可信的量值證據，保障檢測結論經得起追溯。定期開展量值核查，也是實驗室認可與資質評審中的必要環節。

DLRO200通過多重設計抑制干擾。最核心的是四線開爾文接法，電壓線只取被測點微小壓降，繞開了大電流導線的電阻與溫漂。儀器輸出的是平穩直流而非脈沖電流，避免了磁場瞬變對周邊設備的干擾，也防止被測斷路器因磁沖擊誤跳。在采樣上，它使用高輸入阻抗的電壓測量通道，測量回路阻抗大于二十萬歐，幾乎不分流待測電流，配合正負百分之零點五加減零點一毫伏的高分辨力，可濾除工頻感應噪聲。連續模式下以兩秒間隔多次采樣取穩定值，進一步平滑隨機波動。此外，用戶應盡量縮短電壓線、使其遠離電流線平行走線，并在無強電磁源處測試，可將外界耦合誤差降到最低。良好的接線習慣是抗干擾的關鍵。在變電站等強磁場環境，還應避免電壓線與電流線長距離平行敷設，最好分開走線并縮短搭接距離，方能獲得干凈的測量曲線。

選擇微歐表時首先要看最大測試電流與量程是否匹配被測對象。MEGGER DLRO200提供十安培到兩百安培的直流測試電流，量程零點一微歐至九百九十九點九毫歐，適合斷路器回路電阻這類需要百安級大電流的標準測試；若僅測微小焊接電阻，幾十安的小表即可。其次是精度，DLRO200電壓測量精度為正負百分之零點五加減零點一毫伏，電流精度正負百分之零點五加減零點一安，屬工業級高精。再看重功能：它帶三百組數據存儲、RS232下載、上限報警和連續、正常、自動三種模式，優于純手動讀數儀表。若現場無穩定市電，還需關注電源適配，DLRO200支持一百至二百六十五伏寬壓輸入。綜合看，大電流、高精度、便攜是該儀器選型的核心優勢。當用戶同時看重測量能力與現場機動性時，DLRO200相較單一功能的小表更具長期性價比，也更適合承擔多種低阻檢測任務。在預算允許范圍內優先考慮綜合性能，往往能減少后續重復購置與維護的麻煩。

標準操作流程如下：先將兩根電流導線C1、C2分別夾在母線或斷路器觸頭兩端，再在電流夾內側接好一對電壓感測導線P1、P2，注意電壓線應更靠近被測點以減小引線誤差。接通一百至二百六十五伏電源，開機后通過面板選擇測試電流如一百安與測量模式，即正常、連續或自動。按下TEST鍵，DLRO200會先檢測回路連續性，再將電流平穩升至設定值并保持約兩秒，隨后自動記錄并降流。讀取液晶屏顯示的電阻值，可鍵入注釋標記被測設備編號。測試完畢按存儲鍵保存，整組數據可通過RS232接口下載到電腦，便于建立設備電阻趨勢檔案。規范的接線與完整的注釋，是后續數據分析與缺陷追溯的重要基礎。測試結束后還應先斷開電流再拆線，并將測試線盤好收納，以延長接插件使用壽命并避免下次使用時接觸不良。養成用后歸整的習慣，能減少現場準備時間并保證測量一致性。
