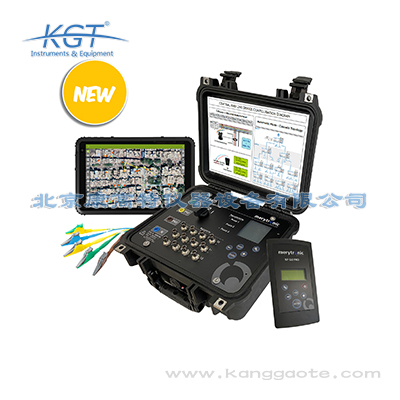

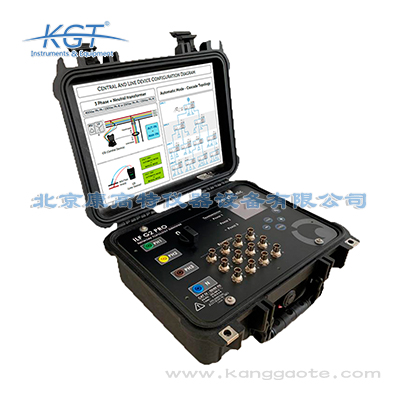

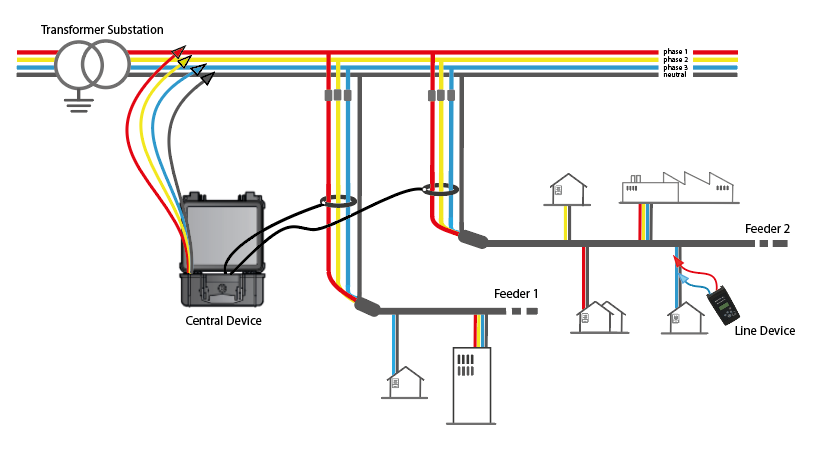

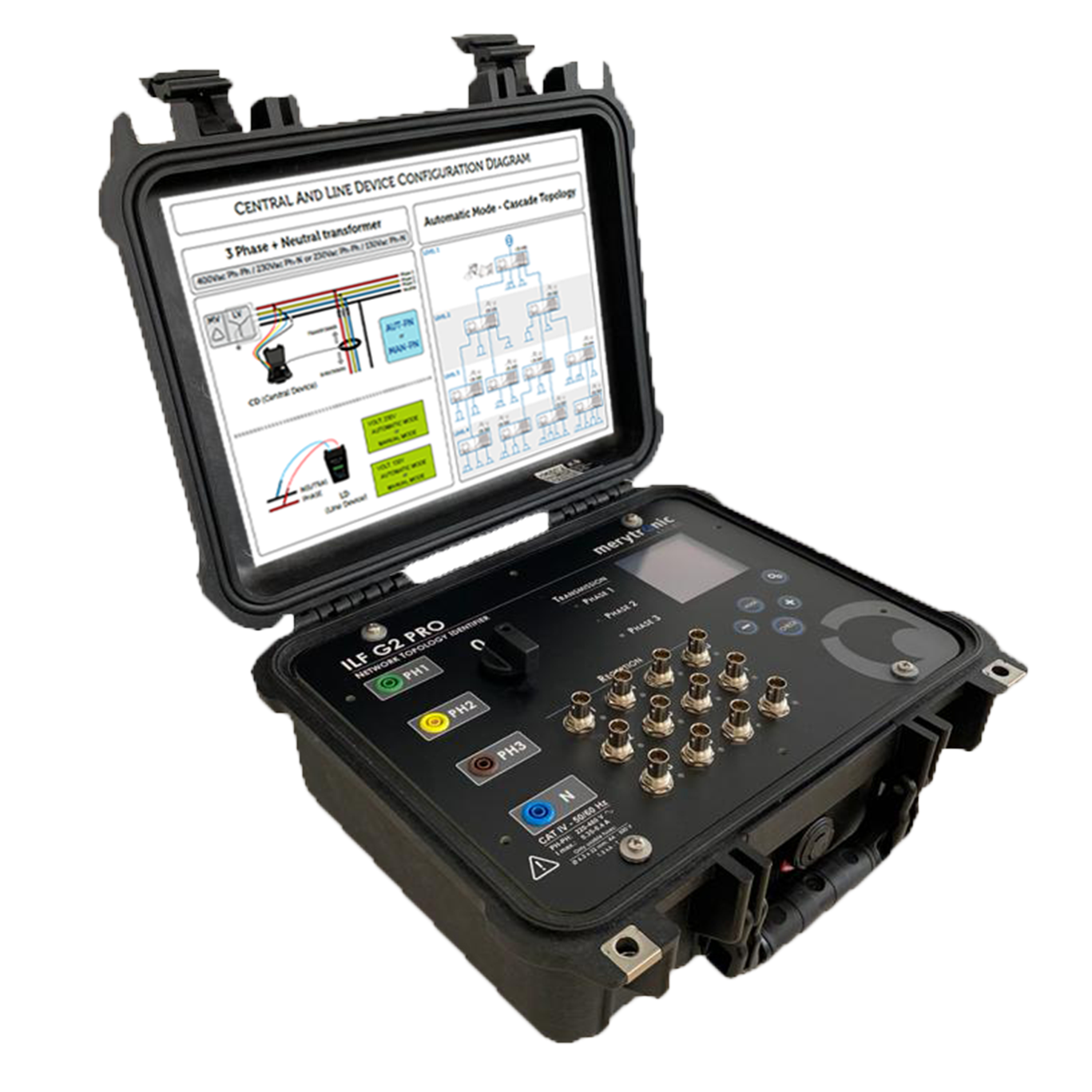

ILF G2臺區識別儀是西班牙MERYTRONIC公司推出的專業配電網絡拓?fù)渥R(shí)別設備，在饋線識別能力方面表現出色。 **饋線識別能力**：ILF G2主設備可識別低壓配電盤的三相和多達12條饋線/出線。這一能力足以滿足大多數配電變壓器的測試需求。配電變壓器低壓側通常有3-12路出線，ILF G2的設計正好覆蓋這一范圍。 **擴展識別能力**：如果測試任務需要識別更多出線，ILF G2支持多臺設備并聯使用。通過并聯多臺設備，可實現更多出線的同時識別，滿足大型配電網絡或復雜變電站的測試需求。 **同時測試容量**：ILF G2專為大型配電網絡地圖測繪活動設計，可同時滿足99個變電站的測試需求。這一強大的并發測試能力使其非常適合電力公司進行大規模配電網普查和資產清查工作。 **支持的拓?fù)浣Y(jié)構**： 1. **級聯配電網**：ILF G2能夠識別級聯配電網中各節點的連接關系。當配電網采用串聯方式擴展時，設備仍能準確判斷各用戶分支的隸屬臺區和相位關系。 2. **并行配電網**：對于采用并列運行的配電網結構，ILF G2同樣能夠準確識別各分支的連接關系。這對于雙電源供電系統的管理非常

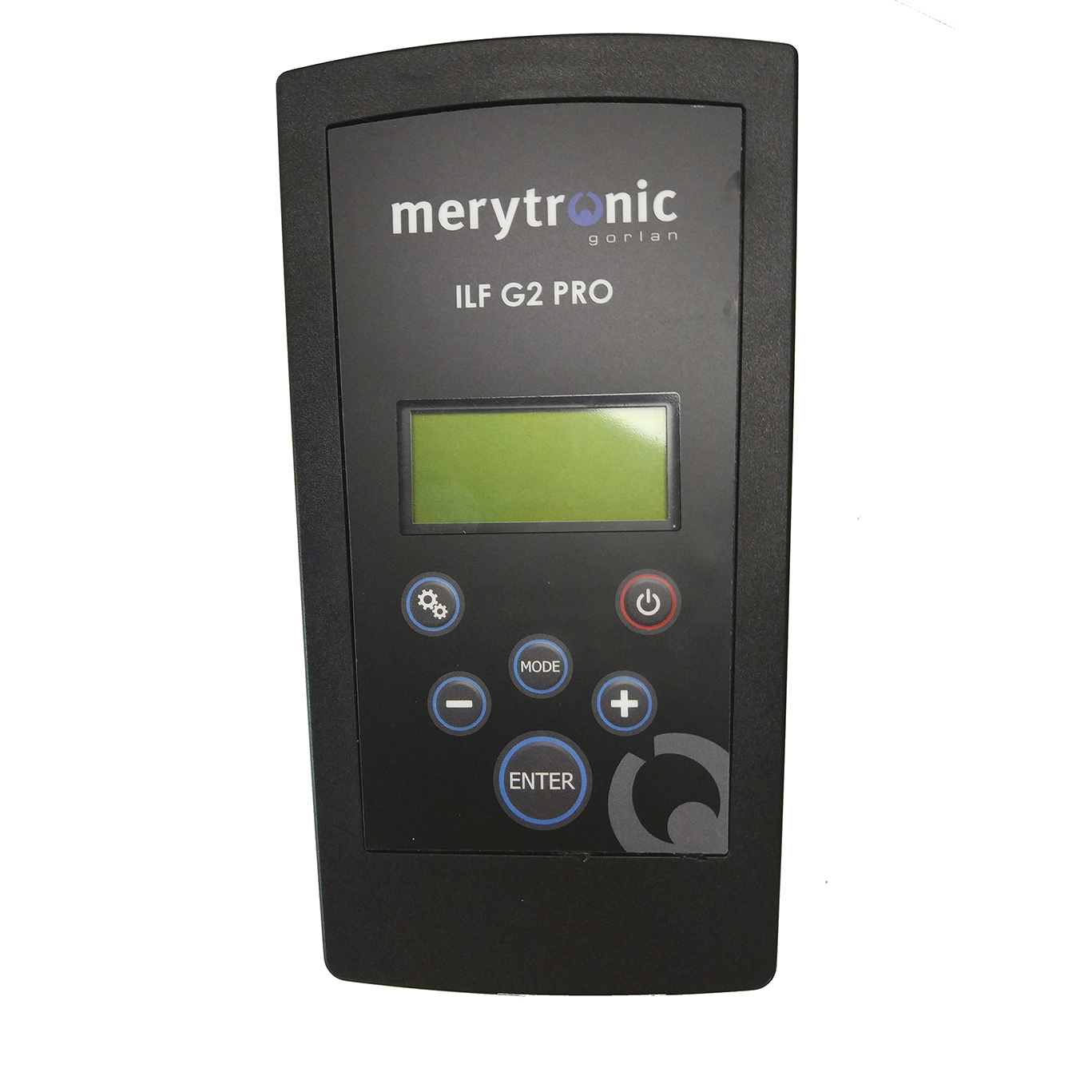

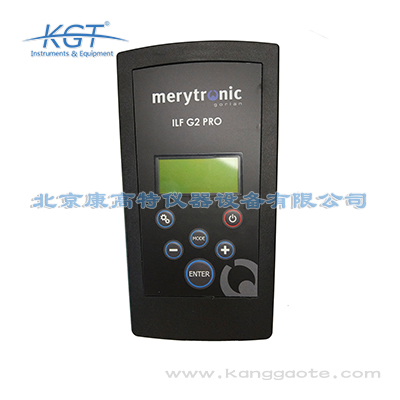

ILF G2臺區識別儀的電源設計簡潔實用，主設備使用AA電池供電，更換方便，維護成本低。 **主設備電源**： - 電池配置：4×1.5V AA電池（6VDC） - 電池類型：標準AA堿性電池或可充電AA NiMH電池 - 熔絲保護：4A 6.3×32mm T型熔絲 - 電池更換：采用可更換電池設計，現場即可完成電池更換 堿性AA電池在全球各地都很容易購買，這確保了設備在各種環境下都能持續使用。備用電池?cái)y帶方便，適合長時間野外作業。 **輔助單元電源**： - 輔助單元由主設備通過測試電纜供電 - 無需單獨配置電源 - 簡化了現場接線，減少了需要管理的設備數量 **續航能力**：ILF G2的功耗設計很低（最大電流0.35-0.40A），堿性電池可支持?jǐn)?shù)天的連續工作。實際續航取決于使用強度，但設備具有電量指示功能，電量低時會提醒用戶。 **維護保養要點**： 1. **電池維護**： - 長期不使用時應取出電池，防止電池漏液損壞設備 - 如使用可充電電池，應按說明書要求進行充電 - 備用電池應保持干燥，避免受潮 2. **接口檢查**： - 定期檢

ILF G2臺區識別儀主要面向電力行業相關單位，是配電網拓?fù)錅y(cè)繪的專業工具。 **目標用戶群體**： 1. **電網公司**：國家電網、南方電網下屬各省市供電公司是ILF G2的主要用戶。供電公司需要對管轄范圍內的低壓配電網進行全面測繪，建立準確的拓?fù)錂n案。ILF G2的高效率和大容量特別適合這種情況。 2. **縣級供電企業**：縣級供電企業通常管轄大量農村配電網，點多面廣。ILF G2的便攜性和易操作性非常適合農村復雜地形環境下的臺區識別工作。 3. **配電運維部門**：配電運檢班組需要定期核查配電設備與用戶的對應關系。ILF G2可快速完成識別任務，為日常運維提供準確的基礎數據。 4. **電能計量中心**：計量中心負責管理用戶電表與配電變壓器的對應關系，這對于抄表收費和線損計算至關重要。ILF G2能夠幫助建立準確的戶變關系檔案。 5. **電力設計院**：設計院在進行配電改造設計時需要準確的現狀數據。ILF G2可快速獲取配電網絡現狀，縮短設計周期。 **典型應用場景**： **配電網資產普查**：電力公司定期組織全網配電設備資產清查，ILF G2可快速識別

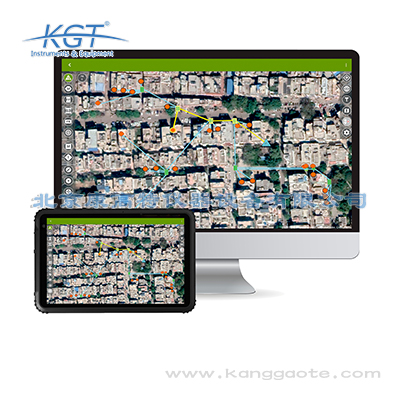

ILF G2臺區識別儀具備強大的數據管理和系統集成能力，通過藍牙無線技術與GIS系統無縫對接。 **藍牙傳輸技術**：ILF G2集成藍牙2.402-2.480 GHz頻段無線通信功能，傳輸功率+1.5 dBm。藍牙傳輸使設備能夠與移動終端（智能手機、平板電腦）無線連接，避免了繁瑣的數據線連接。 **GridGIS Connect應用**：ILF G2配套的GridGIS Connect是一款專業的地圖應用軟件，兼容各類GIS（地理信息系統）平臺。測試人員在現場完成識別工作后，可通過藍牙將數據實時傳輸至GridGIS Connect。 **數據流程**： 1. 現場使用ILF G2進行臺區識別測試 2. 測試數據通過藍牙無線傳輸至移動終端 3. GridGIS Connect接收數據并自動關聯地理坐標 4. 數據實時更新至企業GIS系統 5. 后臺系統自動生成分布圖和統計報表 **GIS系統集成優勢**： 1. **減少人工錄入**：傳統方式需要測試人員手寫記錄，回來后再錄入電腦。ILF G2的自動傳輸功能省去了這一步驟，避免了人為錄入錯誤。 2. **實時可視化**：管理

ILF G2臺區識別儀支持低壓帶電網絡拓?fù)渥R(shí)別，這是該設備的重要技術特點。 **帶電識別能力**：ILF G2設計用于在低壓帶電網絡中進行拓?fù)錁?biāo)識，測試過程中無需斷電操作。這一特性對電力公司意義重大，因?yàn)橥ｋ姴僮餍枰崆巴ㄖ脩?hù)、辦理工作票、安排人員值守等，程序繁瑣且影響供電可靠性。ILF G2實現了"在線測試、隨時可用"的便捷操作。 **電壓適用范圍**： - 主設備：相對相電壓220-480 Vac，相對中性電壓130-280 Vac - 輔助單元：相對中性電壓90-265 Vac - 最大承受電壓：480 Vac 這一電壓范圍覆蓋了全球大多數低壓配電系統的標準電壓（中國的低壓系統為220/380V）。 **測試電流特性**：ILF G2在測試時注入的電流為0.35-0.40A，這一電流值非常小，不會對低壓網絡運行產生影響。測試信號類似于高阻尼電力載波通信，不會觸發保護動作，不會影響用戶用電設備。 **對網絡的影響**： - 不改變網絡拓?fù)錉顟B(tài) - 不注入明顯擾動 - 不影響電能計量 - 不干擾通信系統 **安全性設計**： - 主設備防護等級IP65，適用于戶外環境
