測量高達 2 TΩ 的絕緣電阻

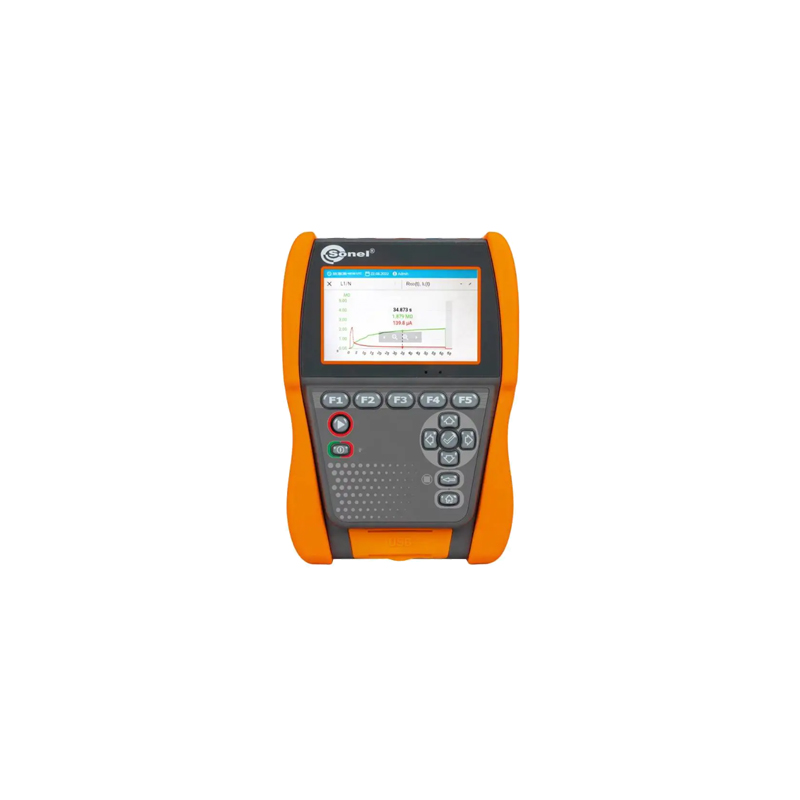

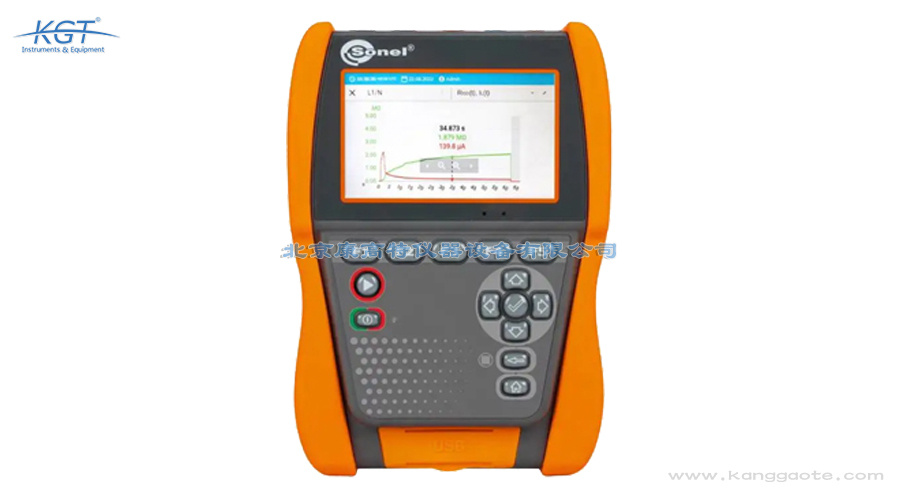

功能性絕緣電阻計 Sonel MIC-2511可用于測量絕緣電阻，測試電壓高達 2500 V。它以簡潔方便的形式隱藏了眾多功能，令人驚嘆。由于其參數、具有 IP65 防護等級的堅固外殼、低電池功耗以及測量期間充電的可能性，該儀表是一種可靠的工具，可用于許多領域。它是檢查工業設備和接觸網的理想選擇，也可成功用于住宅建筑。從事維護、測試電機、電纜和街道照明的電工特別欣賞這種設備的優勢。Sonel MIC-2511 儀表還可用于光伏裝置施工和維護期間的測量。它是為滿足電信網絡安裝人員和供熱網絡運營商的需求而創建的可靠解決方案，有助于控制預絕緣管道的報警系統。
該產品的開發完全或部分滿足以下標準：
IEC 61340-2-3靜電 - 第 2-3 部分：用于避免靜電荷積聚的固體平面材料電阻和電阻率的測試方法
IEC 61340-4-1靜電 - 第 4-1 部分：特定應用的標準測試方法 - 地板覆蓋物和已安裝地板的電阻
IEC 61340-4-3靜電 - 第 4-3 部分：特定應用的標準測試方法 - 鞋類
IEC 61340-4-5靜電 - 第 4-5 部分：特定應用的標準測試方法 - 結合人體對鞋類和地板的靜電防護進行表征的方法
IEC 61340-4-6靜電 - 第 4-6 部分：特定應用的標準測試方法 - 腕帶
IEC 61340-4-7靜電 - 第 4-7 部分：特定應用的標準測試方法 - 電離
IEC 61340-4-9靜電 - 第 4-9 部分：特定應用的標準測試方法 - 服裝
IEC 61340-5-1靜電 - 第 5-1 部分：電子設備防靜電保護 - 一般要求
IEC TR 61340-5-2靜電 - 第 5-2 部分：電子設備防靜電保護 - 用戶指南
IEC 61340-5-3靜電 - 第 5-3 部分：電子設備對靜電現象的防護 - 靜電放電敏感設備包裝的特性和要求分類
IEC 62631-3-1固體絕緣材料的介電性能和電阻性能 - 第 3-1 部分：電阻性能的測定（直流法） - 體積電阻和體積電阻率 - 通用方法
HD 60364-6低壓電氣裝置 - 第 6 部分：驗證
IEC 1081由相關工藝氣體驅動的氣動儀表 - 安全安裝和操作程序 - 指南
Sonel 測量效果?
該儀表是Sonel MeasureEffect?平臺的一部分。它是一個綜合系統，可讓您進行測量、存儲和管理數據，并提供對儀器的多級控制。
特征
測量電壓在10…2500 V范圍內：從 10 V、25 V、100 V、250 V、500 V、1000 V、2500 V 中選擇或從 10…2500 V 中選擇（步長為 10 V）
火災報警系統監控回路 10 V 電壓絕緣電阻測量
測試電涌保護裝置 (SPD)
測量期間在顯示屏上繪制的圖表
靜電保護區 (EPA) 中的測量
將絕緣電阻結果校正至參考溫度
連續讀取測量的絕緣電阻或漏電流
絕緣電阻測量完成后，自動對被測對象的電容進行放電
以五秒為時間間隔發出聲音信號，便于捕捉時間特征
測量時間 T 1、T 2和 T 3用于測量一個或兩個吸收系數（Ab1、Ab2 或 DAR、PI），測量范圍為 1 至 600 秒
通過可選的AutoISO-2511適配器自動測量 3 芯、4 芯和 5 芯電線和電源線的所有電阻組合
測量時讀取實際測量電壓
測量電流<2 mA
防止帶電物體測量
絕緣電阻測量的兩線法或三線法
其他功能
R ISO測量過程中漏電流的測量
R ISO測量期間的電容測量
低壓測量電路連續性和電阻
溫度測量（使用可選的 ST-1 溫度探頭）
測量 0...1500 V 范圍內的直流和交流電壓
9999 條內存，數據通過 USB 線傳輸至 PC
充電電池供電
背光鍵盤
該儀器符合標準 EN IEC 61557 規定的要求
應用
該絕緣電阻計是一種應用范圍廣泛的設備。它既可以成功地用于住宅建筑行業，也可以用于檢查工業系統或牽引網絡。由于其特點——性能*、電池功耗低、測量時可充電、使用方便和高侵入防護等級——它經常被維修隊的電工使用，用于測試電機、電纜、街道照明或光伏系統的建設和維護。該設備完全符合電信網絡安裝人員和區域供熱網絡運營商的需求，在這些情況下，絕緣管道上的報警系統是必要的。
特征
該儀表可用于測量絕緣電阻，測試電壓高達 2500 V。測試電纜時，它會在完成測量時自動放電。與PRZ-2（用于在具有 ESD 保護的區域測量電阻的套件）一起使用，它是技術人員處理工廠防靜電保護的綜合工具。
該設備可實現住宅、商業和工業電氣設備的安全控制。使用
AutoISO-2511適配器可輕松實現自動化測量，無需切換即可自動測試 3、4 和 5 芯電纜的絕緣電阻。
MIC-2511 允許用戶測量保護導體和等電位連接的連續性，兩個方向的電流超過 200 mA。該儀表內置交流和直流電壓表，范圍高達 1500 V。
廣泛的內存允許該設備記錄并向計算機發送近10,000 個測量結果。
內置幫助系統
該設備內置有帶測量圖表的幫助屏幕。借助此功能，您可以輕松快速地檢查并確保如何根據執行的測量類型連接到給定系統。
通信和軟件
您可以輕松地通過 USB 端口將測量數據傳輸?shù)接嬎銠C(jī)。要生成電擊保護測量報告，請使用Sonel Reports PLUS軟件。免費的Sonel Reader軟件可將下載的數據保存為*簡單的格式并進行打印。
MIC-2511絕緣電阻測試儀技術參數
測量范圍符合 EN IEC 61557-2 標準，RISOmin = UISOnom / IISOnom …≤ 2 TΩ (IISO =1.6 mA)
| 范圍 | 分辨率 | 準確度 |
|---|---|---|
| 0.0…999.9 kΩ | 0.1 kΩ | ±（3% MV + 20 字） |
| 1.000…9.999 MΩ | 0.001 MΩ | ±（3% MV + 20 字） |
| 10.00…99.99 MΩ | 0.01 MΩ | ±（3% MV + 20 字） |
| 100.0…999.9 MΩ | 0.1 MΩ | ±（3% MV + 20 字） |
| 1.000…9.999 GΩ | 0.001 GΩ | ±（3% MV + 20 字） |
| 10.00…99.99 GΩ | 0.01 GΩ | ±（3% MV + 20 字） |
| 100.0…999.9 GΩ | 0.1 GΩ | ±（3% MV + 20 字） |
| 1.000…2.000 TΩ | 0.001 TΩ | ±（3% MV + 20 字） |
MV — 測量值
測量電阻值取決于測量電壓
| 電壓 Un | 測量上限 |
|---|---|
| 10 V | 10 GΩ |
| 25 V | 20 GΩ |
| 50 V | 50 GΩ |
| 100 V | 100 GΩ |
| 250 V | 250 GΩ |
| 500 V | 500 GΩ |
| 1000 V | 1.00 TΩ |
| 2500 V | 2.00 TΩ |
直流和交流電壓測量
| 范圍 | 分辨率 | 準確度 |
|---|---|---|
| 0…1500 V | 1 V | ±（3% MV + 2 字） |
頻率范圍：45…65 Hz
電容測量
| 范圍 | 分辨率 | 準確度 |
|---|---|---|
| 0…999 nF | 1 nF | ±（5% MV + 5 字） |
| 1.00…9.99 μF | 0.01 μF | ±（5% MV + 5 字） |
200 mA 電流連續性測試
測量范圍符合 EN IEC 61557-2 標準：0.10…999 Ω
| 范圍 | 分辨率 | 準確度 |
|---|---|---|
| 0.00…19.99 Ω | 0.01 Ω | ±（2% MV + 3 字） |
| 20.0…199.9 Ω | 0.1 Ω | ±（2% MV + 3 字） |
| 200…999 Ω | 1 Ω | ±（4% MV + 3 字） |
溫度測量
| 范圍 | 分辨率 | 準確度 |
|---|---|---|
| -40.0…99.9 °C | 0.1 °C | ±（3% MV + 8 字） |
| -40.0…211.8 °F | 0.1 °F | ±（3% MV + 16 字） |
EPA 區域內的絕緣電阻測量
| 范圍 | 分辨率 | 準確度 |
|---|---|---|
| 對于 Un = 10 V | ||
| 0.0…999.9 kΩ | 0.1 kΩ | ±（8% MV + 20 字） |
| 1.000…9.999 MΩ | 0.001 MΩ | ±（8% MV + 20 字） |
| 10.00…99.99 MΩ | 0.01 MΩ | ±（8% MV + 20 字） |
| 100.0…999.9 MΩ | 0.1 MΩ | ±（8% MV + 20 字） |
| 1.0…10.0 GΩ | 0.1 GΩ | ±（8% MV + 20 字） |
| 對于 Un = 100 V | ||
| 0.0…999.9 kΩ | 0.1 kΩ | ±（3% MV + 20 字） |
| 1.000…9.999 MΩ | 0.001 MΩ | ±（3% MV + 20 字） |
| 10.00…99.99 MΩ | 0.01 MΩ | ±（3% MV + 20 字） |
| 100.0…999.9 MΩ | 0.1 MΩ | ±（3% MV + 20 字） |
| 1.000…9.999 GΩ | 0.001 GΩ | ±（3% MV + 20 字） |
| 10.00…99.99 GΩ | 0.01 GΩ | ±（3% MV + 20 字） |
| 100.0…200.0 GΩ | 0.1 GΩ | ±（8% MV + 20 字） |
| 對于 Un = 500 V | ||
| 0.0…999.9 kΩ | 0.1 kΩ | ±（3% MV + 20 字） |
| 1.000…9.999 MΩ | 0.001 MΩ | ±（3% MV + 20 字） |
| 10.00…99.99 MΩ | 0.01 MΩ | ±（3% MV + 20 字） |
| 100.0…999.9 MΩ | 0.1 MΩ | ±（3% MV + 20 字） |
| 1.000…9.999 GΩ | 0.001 GΩ | ±（3% MV + 20 字） |
| 10.00…99.99 GΩ | 0.01 GΩ | ±（3% MV + 20 字） |
| 100.0…999.9 GΩ | 0.1 GΩ | ±（8% MV + 20 字） |
| 1000 GΩ | 1 GΩ | ±（8% MV + 20 字） |
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀支持固定檔位選擇、10V步長自定義調節兩種電壓調節模式。其中固定檔位可覆蓋絕大多數常規檢測場景：10V檔位適配火災報警系統監控回路、靜電保護區（EPA）相關電阻測量等低電壓敏感回路檢測；25V-1000V檔位適配住宅建筑電氣系統、電信網絡安裝、多芯電線/電源線絕緣檢測等場景；2500V檔位適配工業設備、接觸網、光伏裝置、電涌保護裝置（SPD）等高壓場景的絕緣檢測。自定義調節模式可滿足特殊檢測標準要求的非標準電壓檢測需求，適配各類定制化檢測場景。
使用波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀進行吸收系數、極化指數測量時，可先根據檢測標準要求在1s~600s范圍內自定義設置測量時長，設備支持完成1個或2個吸收系數（Ab1、Ab2或DAR、PI）測量；測量過程中內置5秒間隔聲音提示信號，便于作業人員捕捉不同時間節點的測量特征值，同時支持測量過程實時圖表顯示、連續讀取絕緣電阻或漏電流測量值，方便觀測數值變化趨勢；測量完成后設備會自動對被測對象電容進行放電，避免殘余電荷造成安全風險，測量結果可自動存儲至設備，也可同步上傳至Sonel MeasureEffect?平臺進行統一管理。
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀支持接入Sonel MeasureEffect?平臺，可實現測量數據存儲、管理及儀器多級控制功能，滿足B端企業、G端單位的批量檢測數據統一管理需求。設備本身可自動存儲各類測量結果，包括絕緣電阻值、測量電壓、測量時間、環境溫度校正后結果、吸收系數/極化指數計算結果等全維度測量數據；測量過程支持實時圖表顯示，可直觀展示絕緣電阻、漏電流的變化趨勢；同時支持將測量結果校正至參考溫度，排除環境因素干擾，所有數據可通過平臺實現分類檢索、批量導出，滿足檢測報告出具、檢測流程溯源的相關需求。
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀配置多重安全保障設計：首先具備帶電物體測量防護功能，當被測對象存在殘余電壓或帶電時，設備會自動觸發防護機制，避免作業人員觸電；其次測量完成后會自動對被測對象的電容進行放電，消除殘余電荷的安全隱患；測量過程中可實時顯示實際測量電壓值，方便作業人員隨時核驗電壓輸出狀態，避免誤操作；測量電流控制在2mA以內，不會對被測對象和作業人員造成傷害；同時采用IP65防護等級堅固外殼，可避免設備本身因外力損壞、進水進塵造成的漏電風險，所有安全設計符合相關IEC國際安全標準要求。
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀支持多芯線纜批量絕緣檢測，可選配AutoISO-2511適配器，可自動測量3芯、4芯、5芯電線及電源線的所有電阻組合，無需人工反復調換接線端口，大幅提升多芯線纜檢測效率。同時設備支持兩線法、三線法兩種絕緣電阻測量方式，可根據線纜測量精度要求靈活選擇；測量過程中可實時顯示實際測量電壓值，確保電壓輸出符合檢測標準要求，測量完成后設備會自動對被測線纜的殘余電容進行放電，避免觸電風險，適配多芯電線、電源線、電機線纜、電信傳輸線纜等多品類線纜的絕緣檢測需求。
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀核心參數如下：測試電壓覆蓋10V~2500V，支持10V、25V、100V、250V、500V、1000V、2500V共7檔固定檔位選擇，也支持10V步長自定義調節，絕緣電阻測量上限達2TΩ，測量電流<2mA，防護等級為IP65，測量時間可在1s~600s范圍內自定義設置。該產品完全符合IEC 61340全系列、IEC 62631-3-1、HD 60364-6、IEC 1081等多項國際標準，測量結果具備國際通用性，可適配各類合規檢測場景的結果核驗要求，滿足B端工業企業、G端公共服務單位的合規檢測需求。
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀可覆蓋多領域檢測需求：工業領域可完成工業設備絕緣檢測、電機電纜維護、電涌保護裝置（SPD）測試、靜電保護區（EPA）相關電阻測量；交通領域可完成接觸網絕緣檢測、街道照明設備維護測試；建筑領域可完成住宅建筑電氣系統絕緣檢測、火災報警系統監控回路絕緣測量、供熱網絡預絕緣管道報警系統控制檢測；新能源領域可完成光伏裝置施工及運維階段測量；通信領域可完成電信網絡安裝檢測、多芯電線/電源線絕緣電阻測量；可滿足制造企業、交通運維單位、建筑檢測機構、新能源運營商、通信運維單位等不同主體的絕緣檢測需求。
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀針對新能源領域檢測需求做了多重功能適配：首先最高支持2500V測試電壓、2TΩ絕緣電阻測量量程，可覆蓋光伏裝置施工及運維階段的高阻值絕緣檢測需求；其次支持電涌保護裝置（SPD）測試功能，可完成新能源發電系統、儲能系統的SPD性能核驗；同時支持將絕緣電阻測量結果校正至參考溫度，可規避不同環境溫度對測量結果的干擾，保障戶外不同溫度下光伏、風電等場景檢測結果的準確性；測量數據可接入Sonel MeasureEffect?平臺實現統一管理，滿足新能源項目全生命周期的檢測數據溯源需求。
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀針對低電壓敏感回路做了專屬功能適配：首先配置10V低測試電壓檔位，可在不損壞敏感電子元器件的前提下，完成火災報警系統監控回路、靜電保護區（EPA）相關電阻測量、低電壓弱電系統的絕緣檢測，避免高測試電壓擊穿回路元器件；測量電流控制在2mA以內，進一步降低檢測過程對敏感回路的干擾；測量結果符合IEC 61340系列靜電防護相關標準、火災報警系統相關檢測標準的要求，可適配電信網絡安裝檢測、低電壓智能樓宇系統檢測、電子生產車間EPA合規檢測等多類低電壓敏感場景的檢測需求。
波蘭Sonel（索耐）MIC-2511絕緣電阻測試儀針對戶外復雜作業場景做了多重適配設計：首先采用IP65防護等級堅固外殼，可抵御揚塵、噴濺水的侵入，適配接觸網檢測、街道照明設備維護、光伏裝置戶外運維、供熱網絡預絕緣管道檢測等露天作業場景；其次采用低功耗設計，支持測量過程中充電，大幅提升戶外長周期作業的續航能力；同時具備帶電物體測量防護功能，可避免戶外誤觸帶電體的作業風險，測量過程可實時顯示實際測量電壓值，方便作業人員隨時核驗測量狀態，保障戶外作業的可靠性與安全性。
