不少電網運維企業、電力監管機構近期咨詢兩類核心問題：一是復雜地形下的電力桿塔接地電阻測量怎么提升效率、保障數據精度？二是選用的接地電阻測試儀需要滿足哪些資質要求，檢測數據才能符合行業規范、通過監管核查？這兩類問題覆蓋了B端企業的降本增效需求，也對應G端機構的合規監管要求，而搭配使用HT MT-300、T2000兩款設備，剛好能解決不同場景下的測量痛點。

一、電力桿塔接地電阻測量的核心痛點

電力桿塔作為輸電網絡的核心載體，其接地裝置的性能直接關系到雷電流的泄放效率，一旦接地電阻超出標準閾值，很容易引發雷擊跳閘、設備燒毀等事故，因此定期開展電力桿塔接地電阻測量是電力運維的核心工作之一【1】。但當前不少單位在實際測量中仍面臨多重難點：從B端運維企業的角度看，多數電力桿塔分布在山區、丘陵、農田等區域，傳統三極法測量需要布設數十米的輔助線，單人無法完成作業，單基電力桿塔測量耗時超過20分鐘，雷季前的批量排查往往需要投入大量人力，作業成本高；山區的電力桿塔周邊往往雜草叢生、地形陡峭，布設輔助線的時候還要防范蛇蟲叮咬、高空墜落等風險，作業安全壓力大；同時土壤電阻率不均、周邊高壓線路的工頻干擾，也容易導致測量數據誤差大，無法真實反映接地裝置的性能。從G端監管和檢測機構的角度看，接地電阻測量的數據需要符合《電力設施防雷裝置檢測技術規范》的要求，檢測設備需要具備相應的校準資質，報告需要具備可追溯性，不少單位使用的普通接地電阻測試儀無法自動存儲原始數據，人工記錄容易出現錯漏，甚至存在數據造假的風險，無法滿足監管溯源的要求。

二、HT MT-300、T2000接地電阻測試儀的適配性優勢

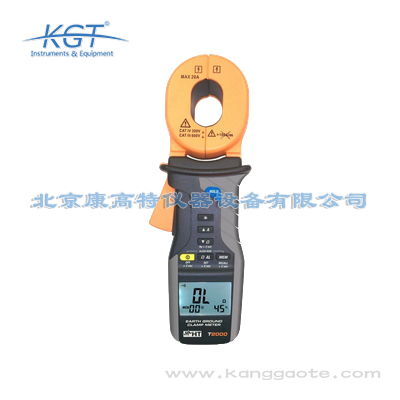

針對不同場景的測量需求，HT MT-300和T2000兩款接地電阻測試儀各有側重，能夠覆蓋絕大多數電力桿塔接地電阻測量的場景需求。對于日常巡檢、分散電力桿塔的快速排查場景，HT MT-300雙鉗式接地電阻測試儀的適配性更強，它支持非接觸式測量模式，不需要打輔助地極、不需要布設長距離測試線，單人即可完成全部操作，鉗口開口寬度達32mm，可直接卡在電力桿塔的接地引下線上測量，*快2秒即可出結果，測量量程覆蓋0.01Ω-1000Ω，分辨率達0.001Ω，數據誤差控制在±2%以內，完全滿足行業標準的精度要求；同時HT MT-300自帶2000組數據存儲功能，測量數據自動附帶時間戳，不需要人工記錄，大幅降低了人為錯漏的概率。對于新架設電力桿塔竣工驗收、接地異常復測、土壤電阻率檢測等場景，T2000抗干擾型接地電阻測試儀的表現更穩定，它支持三極法、四極法、雙鉗法等多種測量模式，同時具備土壤電阻率、接地電壓測量功能，能夠全面評估電力桿塔接地裝置的性能；T2000采用異頻測量技術，可有效規避周邊50Hz工頻線路的干擾，*算是在110kV及以上電壓等級的高壓電力桿塔周邊作業，也能輸出穩定的測量數據，設備自帶溫度補償功能，可自動將不同環境溫度下的測量值校準為25℃標準值，不需要人工換算，進一步提升了數據的準確性【2】。

三、兩類設備在實際測量中的落地應用

在實際的電力桿塔接地電阻測量作業中，不少單位會采用“HT MT-300初篩+T2000復核”的組合模式，兼顧效率與精度。某地市電網運維公司負責轄區內1300余基10kV-220kV電力桿塔的運維工作，以往雷季前的接地電阻測量需要投入12名運維人員，耗時近1個月才能完成全部排查，2023年該公司采購了6臺HT MT-300和2臺T2000接地電阻測試儀，調整作業模式后，每組僅需1名運維人員攜帶HT MT-300開展日常巡檢，單基電力桿塔接地電阻測量耗時壓縮到2分鐘以內，單人單日可完成30基以上的電力桿塔測量，對初篩發現接地電阻超出閾值的電力桿塔，再安排專人攜帶T2000接地電阻測試儀到場復核，采用三極法做精準測量，排查接地裝置銹蝕、斷裂等隱患，整個排查周期僅用了14天，作業成本同比下降37%，排查出的27處接地隱患全部在雷季前完成整改，當年雷擊跳閘率同比下降42%。對于第三方檢測機構和監管部門而言，T2000和HT MT-300的合規性優勢也十分突出，兩款設備均支持法定計量機構校準，校準證書可獲得CNAS認可，測量數據具備法律效力，設備存儲的原始數據不可篡改，導出后可直接生成符合規范的檢測報告，滿足監管溯源的要求。某省級能源監管機構在2023年的電力設施防雷專項檢查中，*采用了T2000接地電阻測試儀作為抽查設備，對轄區內300余基重點電力桿塔的接地電阻做了抽檢，測量數據可直接作為執法依據，大幅提升了檢查效率。

四、測量作業的合規與運維優化建議

無論是B端運維企業還是G端監管機構，在開展電力桿塔接地電阻測量時，都需要兼顧效率與合規性。首先要做好設備的定期校準，接地電阻測試儀屬于強制校準的計量器具，需要每年送到法定計量機構做校準，HT MT-300和T2000的性能穩定，校準通過率高，可保障測量數據的合法性。其次要建立完善的測量臺賬，結合兩款接地電阻測試儀的存儲功能，為每基電力桿塔建立接地電阻測量檔案，對比每年的測量數據變化，如果發現接地電阻值上升超過30%，要及時開展接地裝置的開挖檢查，排除銹蝕、斷裂等隱患【3】。此外在測量作業時，要根據場景選擇合適的設備，日常巡檢優先選用HT MT-300提升效率，竣工驗收、異常復測選用T2000保障精度，同時要嚴格按照行業規范的要求操作，避免因操作不當導致的數據誤差。
