很多制造企業的運維團隊*都碰到相似的困擾：車間新增一批變頻設備后，無功補償裝置頻繁告警跳閘，每月功率因數考核罰款大幅上漲，想做諧波治理又無法精準定位問題根源；而負責園區、市政配電運維的機構人員，也常常困惑于如何出具合規有效的電能質量測試報告，滿足電網監管與備案要求。要高效解決工業生產、市政配電場景下的功率因數異常、諧波超標、合規備案難題，的電能質量分析儀是不可或缺的核心檢測工具。
一、電能質量測試核心指標的關聯邏輯
電能質量測試的核心指標中，諧波分析與功率因數測量關聯性極強，是排查絕大多數配電故障、用電能效超標的關鍵。當前工業生產、公共設施中非線性負載占比持續攀升，變頻器、伺服電機、LED照明、充電樁、整流設備等裝置運行過程中，會產生不同階次的諧波污染。這類諧波會造成配電系統產生畸變無功，不僅加劇線路、配電設備的發熱損耗，降低設備使用壽命，還會干擾無功補償裝置的正常投切與運行，直接導致系統總功率因數偏低，引發電費罰款、設備故障等一系列問題。
現行國標GB/T 14549-2021《電能質量 公用電網諧波》明確規定，10kV公共連接點的諧波電壓總畸變率限值為4%，各次諧波電流根據電壓等級、短路容量設有對應合規限值。企業配電系統參數超出該標準限值時，不僅自身生產設備會出現運行異常、損耗增加等問題，還會反向污染公共電網，面臨供電部門的整改通知與考核處罰。*發改委、電網系統統一執行的《功率因數調整電費辦法》明確，用電用戶月度平均功率因數未達到對應行業考核標準時，將按規定比例加收力調電費；功率因數優于考核標準的，可享受電費減免優惠，這也是工業制造企業高度重視功率因數檢測與優化的核心原因。
多數配電運維存在普遍認知誤區：片面認為功率因數偏低僅需加裝無功補償柜即可解決問題。實際運維場景中，若系統諧波含量超標，普通電容補償柜無法抵消諧波產生的畸變無功，還極易與系統諧波發生并聯諧振、串聯諧振，進一步放大諧波污染，造成電容鼓包、擊穿、補償裝置跳閘停機等故障，加劇配電系統異常。唯有依托電能質量分析儀開展高精度諧波檢測，精準判定諧波階次、含量占比、實時波動規律，才能定位故障核心誘因，制定科學有效的電能質量優化方案。
開展合規、精準的電能質量檢測工作，需結合測試場景、檢測需求匹配適配的檢測設備。康高特全系列電能質量檢測設備，涵蓋便攜式、固定式兩大核心品類，可全面適配故障排查、日常檢測、長期監測、合規備案等各類場景需求，核心機型包含HT WSP便攜式電能質量分析儀、PQM-710固定式電能質量分析儀。
針對車間臨時故障排查、單次定點檢測、不定期抽檢場景，HT WSP便攜式電能質量分析儀適配性更佳。設備支持2~51次全階諧波分析，電壓測量精度達0.2級、電流測量精度達0.5級，完全符合現行國標GB/T 19862-2023《電能質量監測設備通用要求》中，合規檢測設備的精度、性能與數據輸出要求。設備采用鉗形電流互感器免拆線接入設計，無需斷開配電回路、不中斷企業正常生產作業，操作便捷、運維門檻低，運維人員經基礎培訓即可獨立完成現場檢測。設備可實時采集并展示各次諧波含有率、基波功率因數、總功率因數、畸變無功占比等核心參數，單配電節點基礎排查工作可快速完成，大幅提升故障排查效率。
工業配電運維中，盲目加裝無功補償設備的整改誤區十分常見。制造企業普遍存在變頻設備、伺服設備集中運行的工況，諧波超標問題隱蔽性強，單純加裝電容柜無法解決畸變無功問題，反而會引發次生故障。大量工業運維實踐證明，通過便攜式電能質量分析儀精準排查諧波諧振誘因，開展針對性諧波治理，可徹底解決功率因數偏低、補償裝置頻繁跳閘問題，穩定企業用電能效，杜絕月度電費考核罰款。
針對園區配電、市政路燈、公共建筑等需要長期在線監測、定期數據留存、監管備案的場景，PQM-710固定式電能質量分析儀為*選擇。設備搭載大容量本地存儲模塊，可長期留存分鐘級監測數據，支持4G遠程數據傳輸，運維人員無需現場巡檢，即可遠程查看實時運行數據、調取歷史監測記錄、批量導出標準化檢測報告。報告完全契合電網監管、市政配電運維備案規范，無需二次編輯整理，大幅降低市政、園區配電運維的人工成本與工作強度，實現電能質量狀態的全天候可控可查。
三、諧波分析結果如何指導諧波治理方案落地
諧波治理的核心原則為“精準適配、對癥施策”，依托完整、精準的諧波檢測數據制定治理方案，可有效規避盲目改造、無效投入、治理不徹底等問題，保障治理效果與投入性價比。
首先，依托諧波階次分布判定污染源頭，實現靶向治理：3次諧波占比偏高時，污染源頭多為單相整流類負載，典型設備包含LED照明系統、設備開關電源、民用及工業充電樁等單相用電裝置；5次、7次、11次諧波占比超標，是工業三相非線性負載的典型特征，主要由變頻器、伺服電機、中頻爐、工業整流設備等三相變頻、變流設備運行導致。精準判定諧波源頭后，可針對性鎖定治理范圍，避免全域無效整改，提升治理精準度。
其次，結合諧波波動規律匹配治理設備：若生產負載運行穩定、諧波含量持續超標、波動幅度小，可選用性價比更高的無源濾波裝置，滿足常態化諧波治理需求；若生產工況間歇性強、負載啟停頻繁、諧波含量波動幅度大，無源濾波裝置無法適配動態工況，需選用響應速度更快、適配性更強的有源濾波裝置，實現全時段諧波抑制，保障復雜工況下的電能質量穩定。
康高特PQM-710固定式電能質量分析儀可捕捉毫秒級暫態諧波數據，精準輸出不同時段諧波波動曲線，完整還原工況變化對應的諧波變化規律，有效規避短時單點檢測導致的漏測、誤判問題，為動態工況下的諧波治理方案設計提供精準數據支撐，保障治理方案科學可行、貼合現場實際工況。企業完成精準諧波治理與無功優化后，可快速將系統功率因數穩定在電網考核標準以上，徹底解決補償裝置故障、電費罰款等問題，長效提升配電系統運行穩定性與用電能效。
四、功率因數測量的常見誤區與優化方案
在電能質量檢測與優化工作中，多數運維人員存在核心認知誤區：僅關注總功率因數單一數值，忽略基波功率因數與畸變無功占比兩項關鍵參數，無法區分無功缺失的核心成因，最終導致優化方向偏差、整改無效。
電能質量分析儀可同步輸出基波功率因數、總功率因數、畸變無功占比三大核心參數，通過參數組合判定可精準定位功率因數偏低的核心原因，匹配對應優化方案：當基波功率因數低于0.9、且畸變無功占比低于10%時，系統無功不足主要為基波無功缺失導致，僅需匹配合適容量的無功補償裝置，即可有效提升功率因數；當基波功率因數高于0.95、總功率因數低于0.9、且畸變無功占比超20%時，功率因數偏低的核心誘因為諧波引發的畸變無功超標，此時需優先開展諧波治理，消除諧波污染與畸變無功干擾后，系統總功率因數將自然回歸合規區間。
對于市政、園區、公共建筑等機構用戶而言，功率因數、諧波含量是配電系統能效考核、運維合規驗收的核心指標，也是節能改造驗收的重要依據。依據電網運維、公共設施能效管理相關規范，公共建筑、市政配電系統需定期開展電能質量檢測，排查諧波超標、功率因數異常等問題，通過專項治理降低配電損耗、提升用電能效。依托符合國標要求的電能質量分析儀出具的標準化檢測報告，可直接作為能效考核、節能改造驗收、監管備案的有效憑證，全面滿足合規運維需求。
意大利HT PQA819/PQA820電能質量分析儀

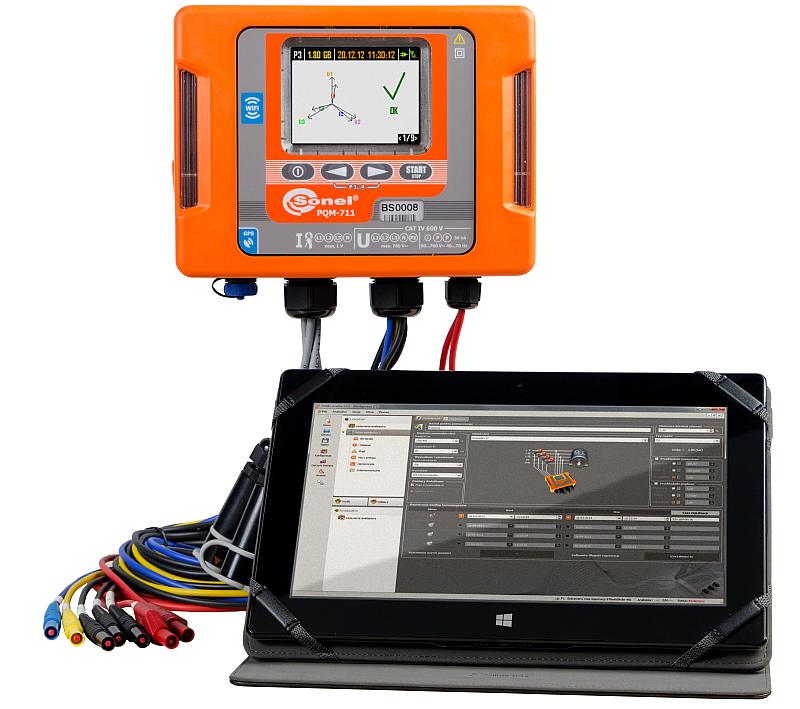

波蘭SONEL PQM-711電能質量分析儀
波蘭SONEL PQM-710電能質量分析儀
意大利HT PQA924電能質量分析儀
波蘭SONEL(索耐) PQM-700電能質量分析儀
意大利HT WSP-822W/WSP-821W電能質量分析儀
德國METREL(美翠) MI2893XT電能質量分析儀

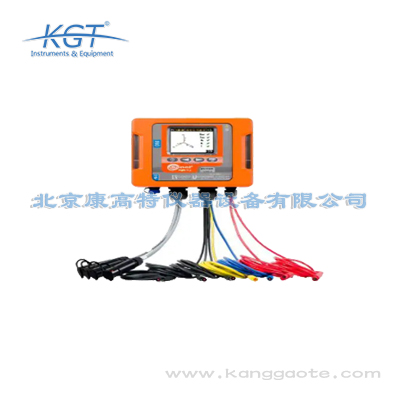

波蘭SONEL S.A.（索耐）PQM-750電能質量分析儀

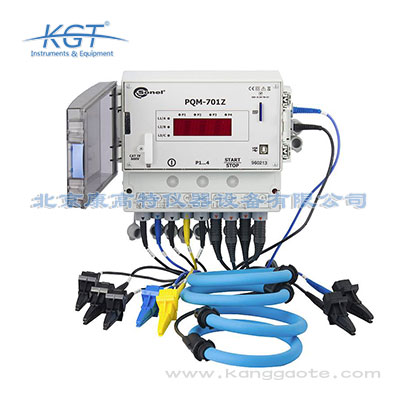

波蘭Sonel PQM-701Z電能質量分析儀
MPQ2000電能質量分析儀
意大利HT VEGA74電能質量分析儀
MPQ1000手持式電能質量分析儀

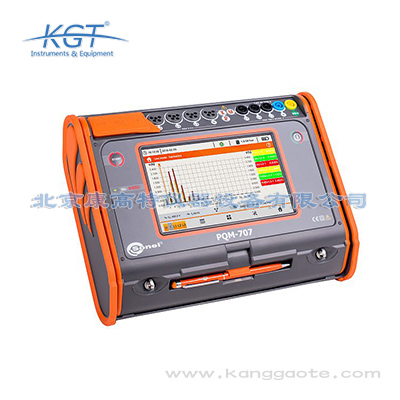

波蘭SONEL(索耐) PQM-707電能質量分析儀
