雷雨季臨近，電網運維、新能源電站巡檢、市政設施檢測人員經常遇到接地裝置有效性核驗需求，怎么規范完成接地電阻測量，避免因接地失效引發的設備雷擊、人員觸電風險，是一線作業人員普遍關注的實操問題。

一、應用場景導入

根據2025年中國電力科學研究院發布的《全國電力接地系統故障分析白皮書》統計，87%的雷擊設備損壞事故都和接地電阻超標未及時排查有關【1】。當前接地電阻測試儀的使用場景主要覆蓋五大類：一是電網變電站、換流站的季度巡檢與年度檢修接地核驗；二是光伏、風電等新能源電站的并網驗收與定期巡檢；三是軌道交通牽引變電所、信號系統的年度安全檢測；四是石化、煤礦等防爆區域的接地裝置周期性核驗；五是市政充電樁、智能路燈等公共設施的投運前檢測。只要涉及用電設備、防雷裝置的安全核驗，都需要完成規范的接地電阻測量。

二、設備準備與檢查

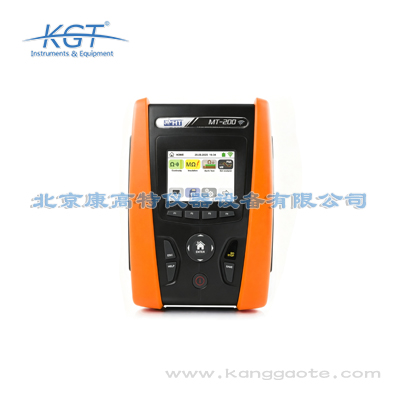

正式開展測試前，需要完成設備與物料的準備核驗工作，避免現場作業出現疏漏。首先要配齊作業物料：接地電阻測試儀主機、對應長度的電流極測試線、電壓極測試線、接地極測試線各1根，銅質輔助接地釬2根，以及絕緣手套、安全帽、安全警示標識等防護用具。

準備完成后需做三項檢查：一是核對設備校準有效期，需符合DL/T 845.1-2022標準要求的12個月校準周期【3】；二是檢查所有測試線絕緣層有無破損、輔助接地釬有無銹蝕，避免接觸電阻過大影響測試精度；三是開機完成短路自檢，將三根測試線短接后啟動測試，讀數偏差在允許范圍內方可投入使用，若自檢不通過需更換備用設備。

三、標準操作流程

規范的接地電阻測試流程是測試結果準確的核心，目前主流的三極法測試可按6個步驟執行，符合IEC 61557-5標準對測試操作的要求【2】。

第一步：斷開待測接地裝置與所有帶電設備的連接，若待測接地裝置無法斷電，需選用專用帶電接地測試設備，禁止使用普通測試儀作業。

第二步：布置輔助測試電極，電流極需插在距離待測接地極20倍接地網對角線長度的位置，電壓極插在待測接地極與電流極的中間位置，位置偏差不超過總距離的5%；若為小型單根接地極，可按電流極距離20m、電壓極距離10m的簡化規則布置。

第三步：按標識完成接線，將接地極測試線接在待測接地裝置上，電壓極、電流極測試線分別對應接在兩個輔助接地釬上，接線端子需擰緊，避免虛接引入誤差。

第四步：參數設置，根據待測接地裝置的設計電阻值選擇對應量程，土壤電阻率較高的戈壁、山地場景可適當提高測試電流檔位，降低干擾影響。

第五步：啟動測試，待讀數穩定后記錄數值，連續測試3次取平均值即為本次接地電阻測量結果；若為大型接地網，可采用四極法測試，消除測試線自身電阻帶來的誤差。

第六步：測試完成后先關閉測試儀電源，再依次拆除電流極、電壓極、接地極測試線，整理所有物料后撤離現場。

上述流程也是目前行業內通用的接地電阻測試儀使用方法，可覆蓋90%以上的常規測試場景。

四、常見問題與解決方法

實操過程中經常會遇到各類異常問題，可對應排查解決：

一是測試數值波動大，首先排查接線端子是否松動，其次查看輔助接地極插入?yún)^(qū)域的土壤是否過于干燥，可通過澆水降低接觸電阻；若現場靠近高壓輸電線、大功率電機等強電磁干擾源，可調整電極布置方向避開干擾路徑，或開啟測試儀的抗干擾模式后復測。

二是測試結果遠超設計值，不要直接判定接地裝置不合格，首先核查電極布置距離是否符合要求，是否存在電流極、電壓極接反的情況，排除操作問題后復測，若數值仍然超標，再對接地網的腐蝕情況、連接點導通情況開展排查。

三是開機自檢不通過，首先檢查測試線是否存在斷裂、短路的情況，其次確認電池電量是否充足，更換電池后仍無法通過自檢的，需返廠校準維修，禁止使用不合格設備開展測試。

五、安全注意事項

接地電阻測試注意事項是作業安全的核心保障，需嚴格遵守：

首先嚴禁在雷雨天氣開展室外接地電阻測試，避免雷電通過測試線引入作業區域，引發人員雷擊事故；雨后24小時內不建議開展測試，此時土壤含水率過高，測試結果會低于實際值，容易造成誤判。

其次測試前必須確認待測接地裝置的斷電狀態，不能斷電的場景需選用專用帶電測試設備，作業人員全程佩戴絕緣手套，避免感應電傷人。

在石化、煤礦等防爆區域作業時，需選用符合對應防爆等級的測試儀，操作過程中避免金屬部件碰撞產生電火花，引發安全事故。

高空作業開展接地測試時，作業人員需系好安全帶，測試線要做好固定，避免掉落引發下方人員、設備損傷。

六、維護保養建議

規范的維護保養可有效延長測試儀的使用壽命，保障測試精度。每次使用完成后，要將測試線表面的泥水、油污擦拭干凈，絕緣層出現破損的要及時更換，避免出現絕緣失效的問題。

設備需存放在干燥通風的環境中，避免潮濕、腐蝕性氣體侵蝕內部電路板；長期存放的設備，每3個月要完成一次充放電，避免電池虧電損壞。

每12個月要將測試儀送到有資質的校準機構開展量值溯源，確保測試精度符合行業標準要求，避免因設備精度偏差帶來的測試結果錯誤。

七、實戰案例分享

2025年某南方電網地市公司在110kV變電站春檢過程中，運維人員嚴格按照上述接地電阻測試儀使用方法開展作業，完成全站12組接地裝置的測試，排查出2組因接地網腐蝕導致的電阻超標問題，及時完成整改后，在當年的雷雨季避免了3次雷擊跳閘事故，保障了區域供電穩定性。

2026年某200MW山地光伏電站并網驗收階段，檢測人員執行規范的接地電阻測試流程，發現場區1200余組光伏支架的接地電阻普遍超出設計要求，排查后確認是施工單位接地極埋深不足導致，整改后所有接地裝置測試結果合格，順利通過并網驗收，符合國網新能源并網的相關要求。
