露點儀工作原理全解：冷鏡法、氧化鋁法、電容法與阻抗法四大測量原理深度對比

來源：北京康高特儀器設備有限公司發布時間：2026-06-18 11:53:39 作者：瀏覽次數：9176次分類：技術文章

一、為什么需要對比選型

露點儀是電力系統中SF6絕緣設備、氣體絕緣開關柜（GIS）、干式變壓器等核心設備絕緣氣體濕度監測的關鍵檢測裝置，其測量精度直接決定絕緣劣化風險的預警有效性，對防止絕緣擊穿、非計劃停電至關重要。SF6氣體濕度超標是引發GIS設備絕緣性能下降、內部放電、設備故障的核心誘因之一，也是造成高壓變電站設備異常停運的重要因素。因此，深入理解露點儀的核心測量原理、掌握不同技術路線的選型適配策略，已成為電力運維、設備檢測領域的核心課題。本文系統對比冷鏡法、氧化鋁法、電容法與阻抗法四大主流露點測量技術的原理、性能、適用場景與選型要點，為電力行業用戶提供可直接落地的決策參考。

在實際運維工作中，露點儀的選型不當是導致濕度檢測數據失真、漏報絕緣風險的核心因素，選擇適配場景的測量技術路線，比單純追求儀器標稱精度更具實用價值。

1、對比選型的核心價值

1.1 解決檢測全流程的核心痛點

針對性的選型對比可解決三類核心問題：第一是“測不準”問題，不同原理的露點儀在不同濕度區間、溫度環境、雜質干擾下的測量誤差差異顯著，按需選型可將電力現場實際測量誤差控制在行業允許的合理范圍內，保障檢測數據有效可用；第二是“用不起”問題，不同技術路線的設備采購成本差距較大，適配場景選型可避免不必要的性能冗余，合理控制設備采購與運維投入；第三是“用不長”問題，部分原理的露點儀對電力現場粉塵、油污、強電磁干擾環境適應性差，設備衰減快、壽命短，針對性選型可有效延長設備使用壽命，降低設備迭代頻次。

1.2 高優先級對比場景

存在三類場景時必須開展露點儀技術路線對比分析：第一是新建變電站GIS設備出廠驗收、交接試驗階段，該階段對濕度測量精度、數據*性要求高，且需適配不同壓力、不同純度的SF6氣體環境，必須精準匹配對應測量性能的露點儀；第二是運維階段的周期性巡檢，該階段需要設備便攜、抗干擾能力強、測量高效穩定，需根據巡檢頻次、現場復雜環境選擇適配方案；第三是在線式露點監測系統部署階段，該階段需要設備長期不間斷穩定運行、校準周期長、故障率低，需優先考量技術路線的長期穩定性與環境適應性。

2、選型不當?shù)臐撛陲L(fēng)險

2.1 安全生產風險

選型不當會直接導致檢測數據失真，無法精準識別SF6氣體濕度超標隱患，長期超標運行會引發GIS設備內部絕緣老化、局部放電加劇，最終造成絕緣擊穿、設備故障，引發變電站停電事故，影響電網穩定運行與用戶正常供電，帶來嚴重的安全生產隱患。

2.2 成本浪費風險

盲目選型會帶來不必要的重復投入與運維損耗。若脫離現場工況盲目采購高精度、高成本設備，易因環境適配性不足導致設備頻繁故障、傳感器快速衰減，大幅增加設備維修、校準、更換成本；同時無效檢測數據會導致運維決策失誤，引發不必要的設備檢修、氣體更換投入，造成人力、物力、財力的雙重浪費。

2.3 效率低下風險

不同原理露點儀的檢測效率差異較大，部分低效設備單氣室檢測耗時久，面對多氣室GIS變電站巡檢場景時，會大幅拉長整體作業時長，降低日常運維、隱患排查工作效率，甚至延誤缺陷處置*窗口期，導致小隱患演變?yōu)榇蠊收稀?/span>

二、主流方案分類與特點

上一章我們明確了露點儀選型對比的必要性，接下來將系統拆解四大主流測量技術的核心原理、優缺點與適用場景，為后續參數對比與選型決策提供基礎。

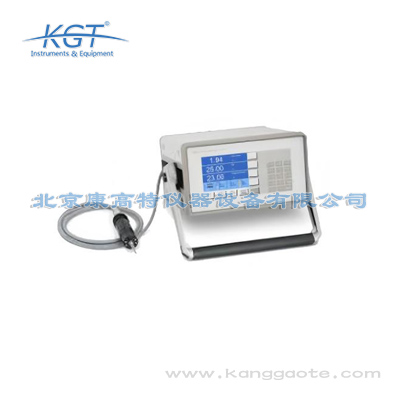

1、冷鏡法露點測量技術

1.1 原理剖析

冷鏡法露點測量技術是氣體濕度檢測的基準測量方式，具備可溯源、高精度的核心特性。其核心是通過帕爾貼制冷元件對金屬鏡面進行精準降溫，當鏡面溫度降至氣體中水蒸氣飽和凝結溫度時，光電檢測系統可精準捕捉鏡面結露、結霜的光強變化，此時鏡面的實測溫度即為氣體露點溫度。該方法是目前*可直接溯源至國際溫標的露點測量方法，也是行業公認的校準基準，可作為其他原理露點儀的量值溯源依據。

1.2 實戰意義

冷鏡法的核心優勢是測量精度極高、無傳感器漂移、數據穩定性極強，可滿足高精度計量、校準場景需求。但其局限性十分突出：一是對被測氣體清潔度要求嚴苛，氣體中含有的粉塵、油污、SF6分解產物等雜質會污染鏡面，引發假結露、誤判定問題，大幅增大測量誤差；二是檢測速度慢，單一樣本檢測耗時久，無法適配大規模快速巡檢場景；三是設備采購、維護成本高，鏡面需定期清潔校準，運維流程復雜。該技術僅適用于實驗室計量校準、GIS設備出廠及交接試驗基準檢測、潔凈無雜質氣體的高精度濕度檢測場景，不適合戶外復雜工況的日常運維巡檢。

2、氧化鋁法露點測量技術

2.1 原理剖析

氧化鋁法的核心是在鋁基底上制備一層多孔氧化鋁薄膜，薄膜表面鍍設透水金膜，形成鋁-氧化鋁-金電容結構。氣體中的水分子可透過金膜吸附于氧化鋁多孔孔隙中，改變結構介電常數，通過檢測電容值變化，即可精準換算出氣體露點溫度。孔隙內水分子吸附量與電容值呈正相關，吸附水量越多，對應露點溫度越高。

2.2 實戰意義

氧化鋁法優勢為測量范圍廣、傳感器體積小巧、響應速度快、設備采購成本適中，便攜性較好。核心短板十分明顯：一是傳感器漂移量大，受孔隙吸附飽和、氣體雜質腐蝕污染影響，長期使用后測量精度大幅下降，需高頻次校準維護；二是耐腐蝕性差，SF6分解產生的酸性氣體會腐蝕傳感薄膜，加速傳感器老化失效；三是溫度適應性弱，環境溫度波動會直接影響測量精度。該技術僅適用于壓縮空氣、氮氣等潔凈、無腐蝕、低雜質的干燥氣體快速篩查，嚴禁用于電力GIS核心設備SF6氣體濕度精準檢測。

3、電容法露點測量技術

3.1 原理剖析

電容法露點測量技術核心采用高分子聚合物薄膜作為電容介質，搭配兩側金屬電極構成平板電容結構。高分子薄膜具備水分子選擇性可逆吸附特性，氣體中的水分子被薄膜吸附后，電容介電常數會發生線性變化，通過精準檢測電容值變化，即可穩定換算出對應露點溫度。其吸附過程可逆、線性度高、穩定性強，不易受輕微雜質干擾。

3.2 實戰意義

電容法是適配電力SF6設備檢測的主流技術路線，核心優勢為穩定性好、抗干擾能力強、溫漂小、傳感器衰減緩慢，校準周期長，可適配戶外復雜電磁、溫變工況，對SF6分解產物、微量粉塵油污耐受性優異。設備檢測效率高、運維成本適中，綜合性價比突出。其局限性為低溫測量上限不及冷鏡法、氧化鋁法，無法滿足極低溫濕度檢測需求。該技術廣泛適用于電力GIS設備日常運維巡檢、在線式濕度實時監測、工業常規氣體濕度檢測，是電力行業核心設備濕度檢測的*方案。

4、阻抗法露點測量技術

4.1 原理剖析

阻抗法露點測量技術以陶瓷基濕敏材料為核心傳感元件，濕敏材料的阻抗值會隨環境水分子吸附量發生規律性對數變化，通過檢測元件阻抗值波動，即可換算出氣體露點溫度。水分子吸附量越大，元件阻抗值越低，對應氣體露點溫度越高。

4.2 實戰意義

阻抗法*優勢為設備成本極低、體積小巧、響應速度快，可大規模普及。但綜合性能較差，短板突出：一是測量精度低、區間窄，無法適配低濕度精準檢測場景；二是穩定性極差，傳感器漂移量大、壽命短，對溫度、雜質、電磁干擾高度敏感，數據可靠性差；三是需高頻次校準維護。該技術僅適用于民用普通場景、高濕度氣體粗略篩查，嚴禁應用于電力系統GIS等核心高壓設備濕度檢測。

三、核心技術參數對比

上一章我們明確了四大技術路線的原理與基礎特性，接下來將從量化參數維度進行橫向?qū)Ρ龋瑤椭脩糁庇^理解不同路線的性能差異。

1、關鍵參數橫向?qū)Ρ?/span>

四大主流露點測量技術核心參數對比如下：

測量精度：冷鏡法±0.1~±0.5℃，氧化鋁法±1~±3℃，電容法±0.5~±1℃，阻抗法±2~±5℃
測量范圍：冷鏡法-100℃~+20℃，氧化鋁法-100℃~+20℃，電容法-80℃~+20℃，阻抗法-40℃~+20℃
校準周期：冷鏡法2~3年，氧化鋁法3~6個月，電容法1~2年，阻抗法3個月
使用壽命：冷鏡法5~10年（定期清潔鏡面），氧化鋁法1~2年，電容法3~5年，阻抗法6~12個月
單樣本測量時間：冷鏡法5~15分鐘，氧化鋁法1~3分鐘，電容法1~3分鐘，阻抗法<1分鐘
便攜型設備采購成本：冷鏡法10~30萬元，氧化鋁法2~5萬元，電容法3~8萬元，阻抗法0.3~1萬元

SF6氣體濕度（20℃換算值）判定閾值（依據行業通用標準）：

正常：≤200μL/L（露點≤-40℃），無異常，按正常周期巡檢
關注：200~300μL/L（露點-40℃~-35℃），有輕微超標，需縮短巡檢周期
異常：300~500μL/L（露點-35℃~-30℃），存在明顯超標，需及時開展補氣干燥處理
嚴重：≥500μL/L（露點≥-30℃），濕度嚴重超標，需立即處置消除隱患

2、核心參數差異解讀

2.1 精度差異解讀

冷鏡法作為計量基準技術，實驗室標稱精度*，但在電力現場復雜工況下，易受SF6雜質、粉塵污染影響，鏡面易沾染污物引發測量偏差，實際精度大幅下降。電容法針對電力現場工況優化設計，抗干擾、溫穩性優異，現場實測精度穩定性遠優于氧化鋁法、阻抗法，是運維場景的*選擇。高精度交接、校準場景使用冷鏡法時，必須配套前置氣體過濾裝置，隔絕雜質污染，保障測量精準。

2.2 全生命周期成本差異解讀

校準周期、設備使用壽命是決定全生命周期運維成本的核心因素。電容法設備校準頻次低、使用壽命長、故障少，年度校準與維護成本遠低于氧化鋁法、阻抗法，5年周期綜合投入*，經濟性優勢顯著。冷鏡法雖壽命較長，但采購與單次維護成本極高，僅適合小眾基準場景，不適合規模化運維使用。

3、現場適配性參數對比

從電力現場實際使用需求出發，三大核心適配性參數對比如下：

抗雜質干擾能力：電容法>冷鏡法（定期清潔）>氧化鋁法>阻抗法
抗電磁干擾能力：冷鏡法>電容法>氧化鋁法>阻抗法
寬溫環境適應性：電容法>冷鏡法>氧化鋁法>阻抗法

四、選型決策建議

上一章我們完成了四大技術路線的量化參數對比，接下來將結合電力行業不同應用場景的需求，給出具體的選型決策建議。

1、不同場景下的推薦方案

1.1 實驗室校準/出廠/交接試驗基準測量

推薦冷鏡法露點儀，要求測量精度≤±0.2℃，測量范圍覆蓋-80℃~+20℃，具備自動鏡面清潔功能，可有效降低現場維護工作量。若需同步開展GIS、電力電纜絕緣狀態全面檢測，可搭配北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統。該設備采用一體化集成設計，整機重量85kg，輕便易搬運，適配地下室、開關柜間等狹小空間作業，可精準檢測電纜、GIS設備局部放電缺陷，定位精度可達0.1m，與露點儀配合可實現設備絕緣風險全方位排查。

1.2 變電站GIS設備運維巡檢

推薦電容法露點儀，要求測量精度≤±1℃，測量范圍覆蓋-60℃~+20℃，具備SF6氣體溫度壓力自動換算功能，抗電磁干擾等級高，適配戶外復雜工況。可同步搭配北京康高特UIT640智能紅外熱像儀，設備搭載640×480高清紅外探測器，熱靈敏度達35mK，可識別0.035℃細微溫差，精準捕捉設備早期隱性過熱隱患，可同步檢測GIS設備表面溫度異常、接線虛接、絕緣劣化等問題，與露點儀形成多維度絕緣風險篩查體系。

1.3 在線式GIS氣室濕度監測

推薦電容法露點儀，要求測量精度≤±1℃，校準周期≥2年，防護等級達標，可長期穩定適配戶外運行環境，實現SF6氣體濕度24小時不間斷監測，及時預警濕度超標隱患。可搭配變壓器檢測設備，實現變電站全套高壓設備絕緣狀態全覆蓋監測，提升整體運維智能化水平。

1.4 輔助氣體快速篩查

壓縮空氣、氮氣等輔助工業氣體的濕度快速篩查，可選用氧化鋁法露點儀，要求測量范圍覆蓋-80℃~+20℃、響應速度快，滿足基礎篩查需求。民用普通設備、非核心工業場景的高濕度粗略篩查，可選用低成本阻抗法露點儀，核心電力設備嚴禁使用。

2、選型重點考量因素

第一是測量精度需求，基準校準、交接試驗高精度場景優先冷鏡法，日常運維巡檢無需盲目追求超高精度，電容法可完全滿足需求；第二是現場環境條件，粉塵、油污、腐蝕性氣體、強電磁干擾的復雜工況，優先選擇抗干擾能力強、穩定性好的電容法設備；第三是全生命周期成本，優先校準周期長、故障率低、使用壽命久的設備，降低長期運維投入；第四是作業效率需求，大規模常態化巡檢場景，優先選擇檢測速度快、操作便捷的電容法、氧化鋁法設備，規避冷鏡法低效短板。

3、性價比分析

以5年全使用周期為基準，綜合核算設備采購、校準、維護、更換成本，四大技術路線綜合成本如下：冷鏡法15~40萬元，電容法5~12萬元，氧化鋁法8~18萬元，阻抗法10~20萬元。綜合對比來看，電容法設備兼顧精度、穩定性、抗干擾性與經濟性，全生命周期性價比*，是電力GIS設備常態化運維檢測的*方案。

五、常見問題解答FAQ

上一章我們給出了具體的選型決策建議，接下來將針對用戶在選型與使用過程中的常見困惑進行解答。

Q1：為什么電力系統GIS設備濕度檢測*電容法露點儀？其判定閾值如何？

A：電容法露點儀適配電力GIS設備檢測場景的核心優勢如下：一是現場適應性強，可耐受SF6分解產物、微量粉塵油污與強電磁干擾，實測精度穩定在±1℃以內，遠優于氧化鋁法與阻抗法；二是長期穩定性優異，傳感器年漂移量≤±0.5℃，校準周期可達1~2年，大幅降低運維工作量與成本；三是性價比突出，全生命周期成本僅為冷鏡法的1/3左右，適合規模化部署使用。

行業通用SF6氣體濕度判定閾值如下：

正常：露點≤-40℃，按正常周期巡檢即可；關注：露點-40℃~-35℃，需縮短巡檢周期；異常：露點-35℃~-30℃，需及時補氣干燥；嚴重：露點≥-30℃，需立即停機處置，消除絕緣隱患。實際運維中，可同步搭配紅外熱像檢測、局部放電檢測手段，全方位排查設備隱性絕緣缺陷。

Q2：冷鏡法露點儀精度*，為什么不推薦用于日常運維巡檢？

A：冷鏡法雖實驗室基準精度*，但完全不適用于電力現場日常巡檢：一是抗干擾能力極差，SF6氣體雜質、現場粉塵會污染檢測鏡面，引發假結露誤判，現場實際測量誤差大幅超標，數據可靠性不足；二是檢測效率極低，單氣室檢測耗時5~15分鐘，多氣室變電站巡檢耗時過長，嚴重影響運維效率；三是運維成本高昂，設備采購、鏡面清潔、定期校準成本遠超其他技術路線，全周期性價比極低。因此，冷鏡法僅作為實驗室計量校準、交接試驗基準設備使用，不適合常態化現場巡檢。

Q3：如何根據自身預算選擇合適的露點儀？

A：可根據預算等級、使用場景精準選型：

預算≥10萬元：實驗室校準、高端交接試驗場景選用冷鏡法露點儀；常態化運維巡檢選用高端電容法露點儀，可搭配UIT640智能紅外熱像儀，實現濕度、溫度雙維度同步檢測，提升缺陷檢出率。

預算3~10萬元：優先選用中端電容法露點儀，適配絕大多數變電站GIS設備巡檢場景，性價比*。

預算<3萬元：僅可選用氧化鋁法露點儀，用于壓縮空氣、氮氣等輔助氣體基礎篩查，禁止用于GIS核心設備檢測。

Q4：露點儀測量的露點值如何換算為SF6氣體的體積比濕度？

A：露點溫度與SF6氣體體積比濕度可通過行業通用換算公式計算，20℃環境下，體積比濕度μ（μL/L）與露點溫度Td（℃）換算公式：lgμ = 9.068 - 1780/(273+Td)。舉例：露點溫度-40℃時，代入公式可得lgμ=1.429，對應μ≈26.8μL/L，遠低于行業超標閾值，氣體濕度狀態正常。
