紅外熱像儀的獨特應用

來源：北京康高特儀器設備有限公司發布時間：2017-11-24 17:17:45 作者：瀏覽次數：3672次分類：技術文章

1、紅外熱像儀現有的溫度分析工具

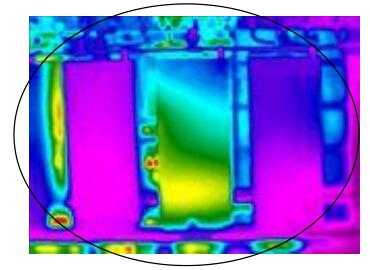

UPS 整體溫度場-1 UPS 整體溫度場-2

UPS 整體溫度場

       對于電源在研發和應用中，由于其特殊性，許多工程師都會抱怨現有的手段難以支持他們進行一個細致而全面的溫度場描繪，同時操作不方便、而且可能改變原溫度場分布，如：目前在電源開發和應用中，溫度分析的工具是數據采集器，但使用數據采集器可能會遇到如下問題：電路板斷電，貼片熱電偶不夠多，操作不方便，反應時間較慢（30 秒至 1 分鐘），使用數據采集器還將改變所測器件的散熱狀況，同時也無法分析整個電源的溫度場分布及散熱分析等。

       2、熱像儀溫度分析優點
       紅外熱像儀和數據采集器、紅外點溫儀相比較，有自身的優點：
       a.通過紅外線熱像儀檢測目標電路時，不需要斷電，操作方便，同時非接觸測量使原有的溫度場不受干擾；
       b.反應速度較快，小于 1 毫秒；
       c.利用配套的紅外分析軟件，用戶可以不需要在現場，對所獲得的電源溫度數據進行詳細而全面的分析，同時生成一個完備的溫度報表。

       熱像儀在電源行業可以發揮其優越性，由于它所具有獨特的優點，能補充傳統檢測手段的不足。但是還有很多工作需要在今后的實踐中進一步改進和提高，使得紅外熱像技術在電源行業中的應用更加廣泛和科學，有效地提升電源產品質量，提高電能轉換效率、以及提高系統性能水平。
