奧地利b2 PD60-2/PDTD60-2 電纜局部放電介質損耗檢測系統，*高峰值 62kV，PD 定位精度 1%、分辨率 0.1pC/0.1m，符合 IEC 60270、IEEE 400.2 標準，配套 b2 Suite 軟件全自動診斷，模塊化可后期升級，便攜適配*長 100km 中壓電纜現場預防性檢測。

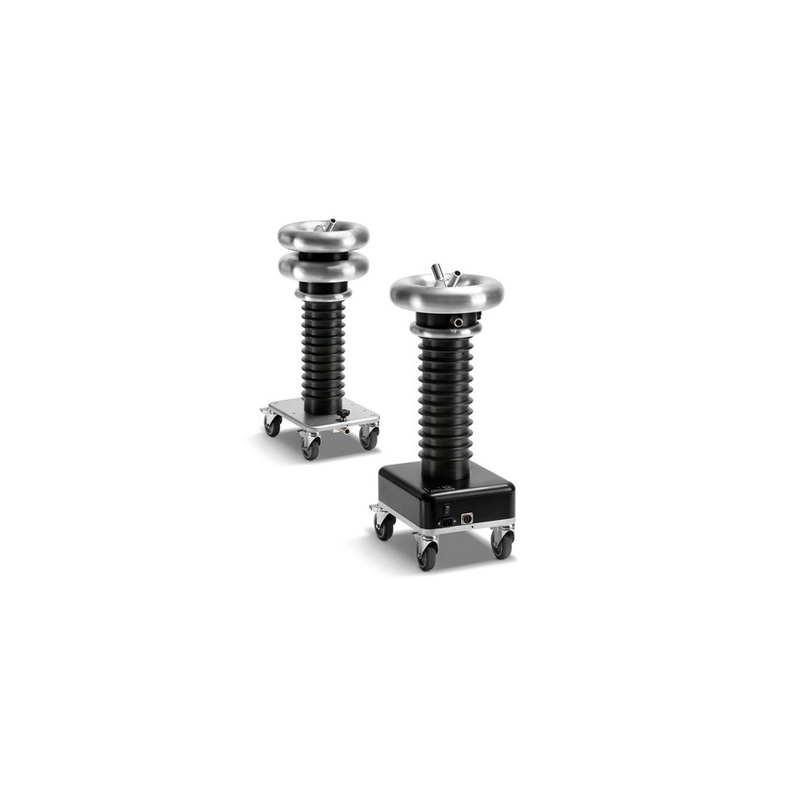

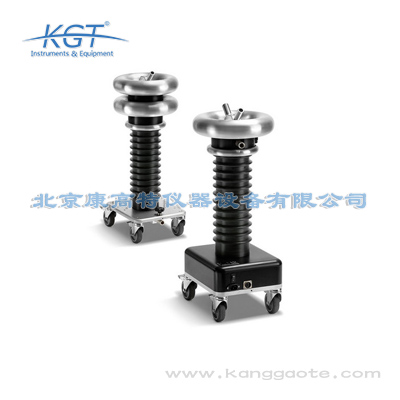

奧地利B2 PD60-2&PDTD60-2局部放電診斷系統產品簡介
本系列局部放電與介質損耗檢測系統專為現場作業設計，便攜性?xún)?yōu)異，可適配海上風電等多場景應用。
PD60-2 僅集成局部放電（PD）檢測功能，可后期加裝介質損耗（TD）模塊；PDTD60-2 同時搭載局部放電與介質損耗兩套診斷單元。兩款設備均配套 HVA 超低頻耐壓試驗裝置使用。
中高壓電纜診斷可提前預判潛在缺陷，在電纜運行故障前開展預防性維護。PD60-2、PDTD60-2 便攜式診斷系統可適配各類中壓電纜檢測。
產品特點
高精度 PD 故障定位，支持 PD/TD 同步檢測，數據精準合規
模塊化可升級，適配原有 VLF 耐壓設備，降低投入成本
分體便攜帶電池，戶外、海上無市電也可作業
全自動配套軟件，操作簡單，自動生成標準化檢測報告
*長可測 100km 電纜，寬溫域適應各類復雜現場
應用場景
適用于 100km 以?xún)?nèi)各類中高壓電纜絕緣檢測，涵蓋城市配網電纜竣工交接、老舊線路預防性巡檢與故障修復復測；可用于陸上風光電站集電電纜、海上風電海底電纜現場診斷，也滿足工礦企業、軌道交通、第三方檢測機構試驗需求，野外、海上等無市電場景依靠電池供電即可完成局部放電與介質損耗一體化測試。
| 設備名稱 | PD60-2 | PDTD60-2 | 物料編號 |
|---|---|---|---|
| PD60-2 局部放電診斷系統 | √ | - | SH5030 |
| PDTD60-2 局部放電 + 介質損耗一體化診斷系統 | - | √ | SH5031 |
| 附件名稱 | PD60-2 | PDTD60-2 | 物料編號 |
|---|---|---|---|
| 60kV PD60-2 高壓耦合電容器 | 1 臺 | - | GH5711 |
| 60kV PDTD60-2 高壓耦合電容器 | - | 1 臺 | GH5715 |
| 60kV PD60-2 濾波單元 | 1 臺 | 1 臺 | GH5712 |
| PDC1 校準儀（10pC~10nC） | 1 臺 | 1 臺 | GH5728 |
| 100kV 0.85 米 MC14 型被測電纜高壓測試線 | 2 根 | 2 根 | GH0550 |
| 100kV 1.6 米 MC14 型被測電纜高壓測試線 | 1 根 | 1 根 | GH0551 |
| 分體式電暈球（*小安全間隙 10mm） | 2 套 | 2 套 | KMD0081 |
| 600A 紅色 MC14 鉗形夾具 | 1 個 | 1 個 | GH0580 |
| 45° 環形端子 MC 插座 B14AR-N | 1 個 | 1 個 | KES0105 |
| 直型環形端子 MC 插座 B14AR-N | 1 個 | 1 個 | KES0209 |
| M8 蝶形螺絲 6-16mm2 德恩接地夾 | 1 個 | 1 個 | KES0274 |
| 0.5 米 16mm2 扁平雙 MC14 接地電纜 | 1 根 | 1 根 | GH0830 |
| 2 米 16mm2 扁平 MC14/M8 接地電纜 | 1 根 | 1 根 | GH0690 |
| 5 米 16mm2 扁平 M6 / 接地夾電纜 | 1 根 | 1 根 | GH1009 |
| 3.9kΩ MC14 公母頭局部放電阻抗器 | 1 個 | 1 個 | GH0581 |
| 10 米耦合電容 USB 數據線 | 1 根 | 1 根 | GH0586 |
| 3 米 USB 光纖轉 RS232 轉換器 | 1 套 | 1 套 | GH0624 |
| 50 米藍牙 USB 適配器 | - | 1 套 | KDG0013 |
| 專用國標電池充電器 | - | 1 套 | **（按*區分物料號） |
| D 型 1.2V/10Ah 鎳氫充電電池（2 節） | - | 1 組 | KEB0006 |
| D 型 1.5V/18600mAh 一次性電池（2 節） | - | 2 組 | M0022 |
| 內置 b2 Suite v1.8 軟件及全套 PDTD 說明書 U 盤 | 1 個 | 1 個 | GZD5004 |
| PD/TD 系列多語言安全操作手冊 | 1 本 | 1 本 | DHV1441 |
| b2 Suite v1.8 完整授權（基礎 + 局部放電 + 介質損耗診斷） | 2 套 | 2 套 | GS0003 |
| 帶滾輪耦合電容運輸箱 860×550×435mm | 1 個 | 1 個 | VKR0030 |
| 帶滾輪濾波器運輸箱 860×550×435mm | 1 個 | 1 個 | VKR0031 |
| C13 接口國標電源線 | 1 根 | 1 根 | XKEK0001 |
奧地利B2 PD60-2&PDTD60-2局部放電診斷系統技術參數
| 工作電壓 | 1~62kV（峰值） | 1~44kV（有效值） |
|---|---|---|
| 工作電壓波形 | 正弦波 | |
| 工作頻率范圍 | 0.01Hz~0.1Hz，步進 0.01Hz；默認 0.1Hz（自動頻率模式） |
| 測試類型 | PDTD 一體化機型可同步開展局部放電 + 介質損耗檢測 |
|---|---|
| 局部放電診斷 | 全系標配 |
| 介質損耗診斷 | 僅 PDTD 機型支持 |
| 信號傳播速度（半波速 v/2） | 10~150 米 / 微秒 | 32.8~492 英尺 / 微秒 |
|---|---|---|
| 測量量程 | 0.1 米～100 千米 | 3.94 英寸～62.13 英里 |
| 局部放電背景噪聲 | ＜10pC | |
| 局部放電定位精度 | 電纜總長的 1% | |
| 局部放電分辨率 | 0.1pC、0.1 米 | 0.33 英尺 |
| 局部放電測量范圍 | 0.1pC ~ 100nC | |
| 采樣速率 | 最高 250MS/s | |
| 帶寬 | 100 兆赫茲（MHz） | |
| 濾波配置 | 模擬濾波：100MHz 數字濾波：軟件自定義 可選配額外低通濾波器 |
| 最大量程 | 70kV（峰值） | 50kV（有效值） |
|---|---|---|
| 分辨率 | 0.1kV（有效值） | |
| 測量精度 | 讀數的 ±0.5% 或 分辨率取較大值 |
| 最大量程 | 100mA（峰值） | 70mA（有效值） |
|---|---|---|
| 分辨率 | 1/10/100μA（有效值） | |
| 測量精度 | 讀數的 ±0.5% 或 分辨率取較大值 |
| 交流供電 | 110~240V，50/60Hz；最大功耗 240 伏安（VA） |
|---|---|
| 電池供電 | PD 模塊內置 6V、42Wh 電池；滿負荷連續工作 4 小時 TD 模塊可更換 D 型電池；滿負荷可連續測試兩周 |
| 工作環境溫度 | -5℃ ~ +45℃（23℉ ~ 113℉） |
| 存儲環境溫度 | -20℃ ~ +65℃（-4℉ ~ 149℉） |
| 數據傳輸接口 | B 型 USB 接口 |
| 配套控制軟件 | 標配 b2 Suite v1.8；可選升級 b2 Suite v2 |
PD60-2&PDTD60-2局部放電診斷系統為奧地利b2品牌專為現場作業設計的電力檢測設備，采用分體式便攜設計，內置大容量電池，支持電池供電，無需外接市電即可正常開展檢測作業，同時采用寬溫域設計，可適應各類復雜現場環境。該設備最高峰值電壓62kV，最長支持100km中高壓電纜檢測，PD定位精度1%，檢測數據符合IEC 60270、IEEE 400.2國際標準，可配套HVA超低頻耐壓試驗裝置使用，特別適用于野外陸上風光電站集電電纜診斷、海上風電海底電纜現場檢測等無市電場景的作業需求，可有效識別電纜潛在絕緣缺陷，降低電纜運行故障風險。
PD60-2&PDTD60-2局部放電診斷系統為奧地利b2品牌研發的專業電力檢測設備，最長可支持100km以?xún)?nèi)各類中高壓電纜的檢測作業，設備PD定位精度達1%，PD分辨率為0.1pC/0.1m，可精準定位電纜局部放電故障位置，識別微小絕緣缺陷。設備檢測數據符合IEC 60270、IEEE 400.2國際標準，可配套HVA超低頻耐壓試驗裝置使用，適用于陸上風光電站集電電纜診斷、海上風電海底電纜現場檢測、軌道交通電纜檢測等多場景，能提前預判電纜潛在絕緣問題，為電纜預防性維護、故障修復后復測等作業提供精準合規的檢測支撐，有效降低電纜運行故障風險。
PDTD60-2是奧地利b2品牌PD60-2&PDTD60-2局部放電診斷系統的高配型號，出廠即搭載局部放電（PD）與介質損耗（TD）兩套診斷單元，支持PD/TD同步檢測功能，可在單次檢測作業中同時完成電纜局部放電故障識別定位與介質損耗參數檢測，無需分兩次開展試驗，大幅提升現場檢測效率。該設備最高峰值電壓62kV，最長支持100km中高壓電纜檢測，PD定位精度達1%，分辨率為0.1pC/0.1m，檢測數據符合IEC 60270、IEEE 400.2國際標準，可配套HVA超低頻耐壓試驗裝置使用，適用于各類中高壓電纜的預防性巡檢、竣工交接檢測等場景，能更全面地識別電纜潛在絕緣缺陷，為電纜運維提供更精準的檢測數據支撐。
PD60-2&PDTD60-2局部放電診斷系統是奧地利b2品牌研發的專業電纜局部放電與介質損耗檢測系統，非常適配城市配網電纜竣工交接檢測場景。首先設備檢測數據符合IEC 60270、IEEE 400.2國際標準，檢測結果精準合規，可直接作為竣工交接的驗收依據；其次設備PD定位精度達1%，分辨率為0.1pC/0.1m，最長支持100km中高壓電纜檢測，可精準識別電纜施工過程中遺留的絕緣缺陷，避免帶缺陷投運；同時設備支持模塊化升級，可配套HVA超低頻耐壓試驗裝置同步開展耐壓與局放檢測，大幅提升交接檢測的作業效率，為配網電纜的安全投運提供可靠的檢測支撐。
PD60-2&PDTD60-2局部放電診斷系統是奧地利b2品牌研發的專業電力檢測設備，可覆蓋電網、電廠、工礦企業、軌道交通、新能源電站、第三方檢測機構等多行業的中高壓電纜檢測需求。設備最高峰值電壓達62kV，最長支持100km以?xún)?nèi)各類中高壓電纜檢測，PD定位精度1%，PD分辨率為0.1pC/0.1m，檢測數據符合IEC 60270、IEEE 400.2國際標準，采用分體式便攜設計，內置電池支持無市電場景作業，可配套HVA超低頻耐壓試驗裝置使用，可提前預判電纜潛在絕緣缺陷，為各行業的電纜竣工交接、預防性巡檢、故障復測等作業提供精準合規的檢測支撐，有效降低電纜運行故障風險。
PD60-2&PDTD60-2局部放電診斷系統是奧地利b2品牌研發的專業電纜局部放電與介質損耗檢測系統，采用模塊化可升級設計，可適配用戶原有VLF耐壓設備，無需額外更換原有耐壓試驗裝置，可有效降低用戶的設備投入成本。該設備可配套HVA超低頻耐壓試驗裝置使用，最高峰值電壓達62kV，最長支持100km中高壓電纜檢測，PD定位精度1%，檢測數據符合IEC 60270、IEEE 400.2國際標準，適用于工礦企業電纜絕緣檢測、第三方檢測機構電纜試驗作業等場景，可提前預判電纜潛在絕緣缺陷，為電纜預防性維護提供精準合規的檢測支撐。
PD60-2&PDTD60-2局部放電診斷系統是奧地利b2品牌研發的專業電力檢測設備，配套專屬b2 Suite全自動診斷軟件，該軟件操作簡單，無需復雜的人工參數調試即可完成檢測作業流程，檢測完成后可自動生成標準化檢測報告，報告數據符合IEC 60270、IEEE 400.2國際標準，具備合規性。設備最高峰值電壓62kV，最長支持100km中高壓電纜檢測，PD定位精度1%，可配套HVA超低頻耐壓試驗裝置使用，適用于電網、新能源電站、第三方檢測機構等多領域的電纜檢測作業，可提前預判電纜潛在絕緣缺陷，為電纜預防性維護提供精準、便捷的檢測支撐，有效降低電纜運行故障風險。
PD60-2&PDTD60-2局部放電診斷系統是奧地利b2品牌研發的專業電纜局部放電與介質損耗檢測系統，適用場景覆蓋多類電纜檢測需求，包括城市配網電纜竣工交接檢測、老舊電纜線路預防性巡檢、電纜故障修復后復測、陸上風光電站集電電纜診斷、海上風電海底電纜現場檢測、工礦企業電纜絕緣檢測、軌道交通電纜檢測、第三方檢測機構電纜試驗作業，以及野外、海上無市電場景電纜檢測。設備支持模塊化升級，最高峰值電壓62kV，最長支持100km中高壓電纜檢測，PD定位精度1%，檢測數據符合IEC 60270、IEEE 400.2國際標準，可提前預判電纜潛在絕緣缺陷，為各類場景的電纜運維提供精準合規的檢測支撐。
PD60-2&PDTD60-2局部放電診斷系統是奧地利b2品牌研發的專業電纜局部放電與介質損耗檢測系統，其檢測數據完全符合IEC 60270、IEEE 400.2兩項國際通用電力檢測標準，檢測結果精準合規，可直接作為各類電纜檢測場景的合規判定依據。設備可配套HVA超低頻耐壓試驗裝置使用，適用于城市配網電纜竣工交接檢測、老舊電纜線路預防性巡檢、第三方檢測機構電纜試驗作業等多類場景，支持最長100km中高壓電纜檢測，PD定位精度達1%，分辨率為0.1pC/0.1m，能精準識別電纜潛在絕緣缺陷，為電網、新能源電站、軌道交通等領域的電纜運維作業提供標準化檢測支撐。
兩款均為奧地利b2品牌研發的PD60-2&PDTD60-2局部放電診斷系統旗下型號，屬于專業電力檢測設備。其中PD60-2僅集成局部放電（PD）檢測功能，可后期通過模塊化升級加裝介質損耗（TD）模塊；PDTD60-2出廠即同時搭載局部放電與介質損耗兩套診斷單元，支持PD/TD同步檢測。兩款設備最高峰值電壓均為62kV，PD定位精度1%，PD分辨率為0.1pC/0.1m，最長支持100km以?xún)?nèi)各類中高壓電纜檢測，檢測數據符合IEC 60270、IEEE 400.2國際標準，可配套HVA超低頻耐壓試驗裝置使用，能提前預判中高壓電纜潛在絕緣缺陷，為電纜預防性維護提供精準合規的檢測支撐，有效降低電纜運行故障風險。
