使用STS 5000 進行CT、VT、PT與接地網的一次注入測試時，先在PADS軟件中選擇對應試驗?zāi)０澹到y(tǒng)會自動匹配六路輸出源中的交流大電流通道并設置幅值與頻率。接線完成后，STS 5000 通過本地彩色大屏或PC啟動試驗，按程序輸出一次電流并采集被測回路的變比、極性、直阻與接地導通等數據。對于CT，可借此驗證變比誤差與勵磁特性；對于接地網，可施加大電流測量導通與電阻。試驗過程中可依據需要選配BUX 5000擴展電流，或借助TD 5000模塊加入介損測量。全部數據由PADS自動評估并生成報告，使測試流程標準化、可復現。選配模塊讓單臺主機的能力隨任務靈活擴展。測量數據的可追溯性有助于建立長期的設備健康檔案。該設備把電流、電壓與耐壓試驗整合到同一工作流。寬頻輸出為研究性試驗與非常規頻點提供了可能。其緊湊結構在車載空間有限時仍便于隨隊出動。對電流互感器而言，一次注入能直接驗證變比與極性。自動化報告減少了手工轉錄帶來的差錯。

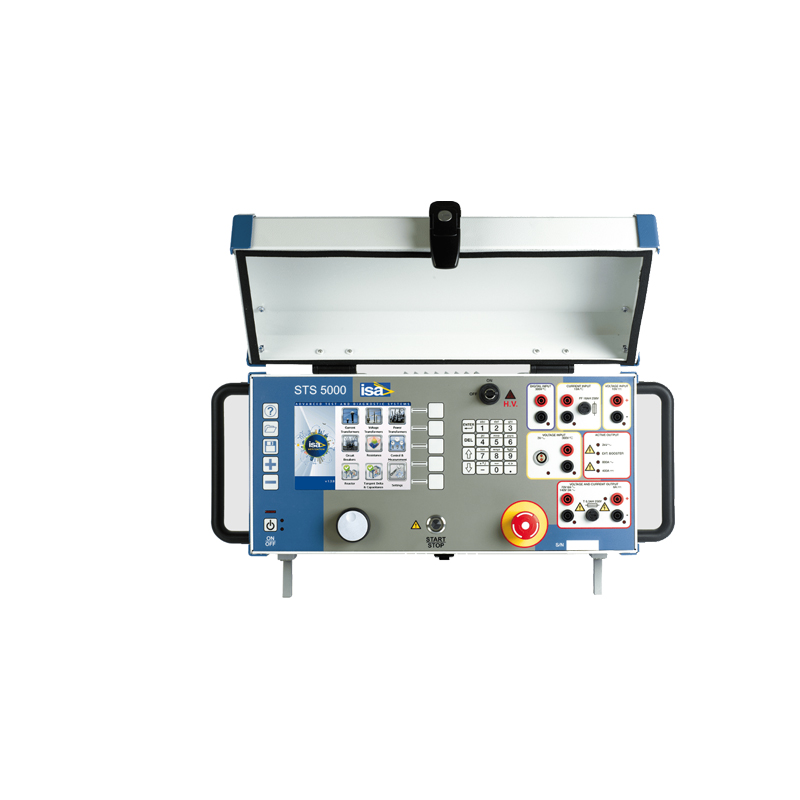

STS 5000 是意大利ISA推出的一次注入測試系統，專門用于變電站檢修與交接試驗中的一次（初級）注入測試。與二次注入不同，一次注入直接向CT、VT、PT的一次側施加大電流或高電壓，更貼近實際運行工況，能暴露二次法難以發現的缺陷。STS 5000 可對電流互感器、電壓互感器、接地網開展準確測試，并將電流、電壓與電力變壓器多功能調試整合于單一平臺。它以緊湊輕巧的機身集成六路獨立輸出源，配合彩色大屏本地控制與PADS診斷軟件，把繁瑣的現場試驗標準化、自動化。一次注入方式比二次法更貼近設備實際運行狀態。該系統的多源一體設計減少了現場接線與換線的工序。在變電站交接試驗中，它可一次性完成多種一次設備驗證。借助標準模板，新手也能按規范流程完成復雜試驗。PADS軟件自動生成的報告便于歸檔與后續追溯。內置安全鎖機制在大電流與高壓試驗中起到關鍵保護作用。該設備可隨車搬運，適應不同站端的流動性作業需求。

STS 5000 內置六路相互獨立的輸出源，可根據試驗程序自動匹配幅值，無需人工反復換線。這六路分別是：交流大電流、交流小電流、直流大電流、直流小電流、交流高壓與交流低壓。其中交流大電流由230V交流供電、最高800A；直流大電流最高400A；交流高壓輸出具備內部高壓電子開關與安全鎖，最高2000V，僅在安全鎖打開并按下啟動后閉合。各通道在設定試驗后由STS 5000 自動選通，并依據程序切換量程。這種多源一體的設計讓STS 5000 在同一臺設備內即可覆蓋電流、電壓、耐壓與介損等多種一次注入試驗，大幅簡化現場配置與接線工作量。對于經常轉場作業的試驗班組而言，STS 5000 的這一集成特性可顯著降低準備負擔，縮短每次出工的布置時間。

STS 5000 一次注入測試系統的交流大電流輸出在主機內置條件下最高可達800A，覆蓋多種額定工況。其典型檔位包括800A/4800VA持續25秒、600A持續200秒、400A持續500秒、300A持續900秒，以及200A可大于兩小時，頻率均可在15至500Hz調節。當需要更大電流時，可選配BUX 5000模塊，將一次注入能力提升至最高5000A乃至7000A，滿足大截面導體、母線與接地網的強電流試驗需求。憑借靈活的輸出組合，STS 5000 能適配不同容量設備的一次注入校驗場景。對接地網施加大電流，可發現連接松動等隱蔽缺陷。六路輸出源獨立工作，互不影響試驗程序的編排。頻率可調特性使其能覆蓋工頻與特殊頻段的測試要求。介損測量擴展了該系統的絕緣診斷能力。試驗結果的高精度為交接驗收提供了可靠的數據支撐。彩色大屏讓操作者在無電腦時也能獨立完成標準試驗。該系統的自動化程度降低了對熟練工的依賴。在發電廠檢修中，它可對互感器與變壓器開展綜合調試。高壓通道僅在安全鎖開啟并按啟動后才閉合，安全可控。

STS 5000 提供USB與以太網雙接口，可便捷連接PC運行PADS軟件進行自動試驗與數據管理；同時支持IEC 61850-9-2采樣值通信協議，便于接入數字化變電站的互感器與保護系統，實現測試數據的無縫交互。在硬件規格上，STS 5000 整機尺寸約為寬450×高400×深230毫米，重量約29公斤，屬于緊湊輕量化設計，配合最大輸入電流16A的電源要求，便于隨車搬運與現場就位。STS 5000 還內置2000V交流耐壓試驗功能，并以彩色大屏實現本地操作，在通信、接口與便攜性上均面向移動式現場測試優化。在交接與預防性試驗之間，它提供了統一的方法學。該設備把一次注入、耐壓與介損整合為連貫作業。借助彩色界面，試驗進程與讀數一目了然。對大截面母線的強電流試驗驗證了導通可靠性。該系統的輕量緊湊特性適合頻繁轉場的試驗班組。測量結果的可比性便于在年檢中橫向?qū)φ諝v史數據。設備對多類一次設備的覆蓋減少了專用儀表的配置。一次注入試驗的規范化有助于提升整體檢修質量。

STS 5000 內置六路相互獨立的輸出源，可根據試驗程序自動匹配幅值，無需人工反復換線。這六路分別是交流大電流、交流小電流、直流大電流、直流小電流、交流高壓與交流低壓。其中交流大電流由230V交流供電、最高800A；直流大電流最高400A；交流高壓輸出具備內部高壓電子開關與安全鎖，最高2000V，僅在安全鎖打開并按下啟動后閉合。各通道在設定試驗后由STS 5000 自動選通并切換量程，在同一臺設備內即可覆蓋電流、電壓、耐壓與介損等多種一次注入試驗。借助以太網，測試數據可快速匯入后臺管理系統。一次注入能暴露二次法難以發現的接觸與裝配缺陷。該系統的程序化控制使重復試驗具有良好的一致性。對旋轉設備的介損測試延伸了其在電機領域的用途。設備的輕量化設計減輕了轉場搬運的負擔。試驗?zāi)０甯采w了主流一次設備的典型檢測項目。高精度的電流與電壓測量提升了判定結論的權威性。

STS 5000 一次注入測試系統的輸出頻率可在15至500Hz范圍內連續調節，也可選配配電網同步器與電網頻率同步。寬頻輸出使STS 5000 能夠匹配不同被試設備與試驗標準對頻率的要求，例如在工頻50Hz或60Hz下完成常規變比、直阻測試，也可在偏離工頻的頻段評估頻率特性。需要注意的是，當輸出頻率低于50Hz或高于60Hz時，STS 5000 的輸出幅值會相應衰減，試驗布置應據此預留裕量。借助15至500Hz的可調頻率，STS 5000 在一次注入測試中具備更強的適應性與試驗覆蓋能力。自動化評估把主觀判斷轉為客觀的量值比對。該儀器讓現場一次注入試驗朝著標準化方向推進。多源自動匹配降低了人為選通道出錯的概率。在新建站驗收中，它可輸出與規程一致的可信數據。設備對頻率衰減的提示幫助用戶合理預留試驗裕量。該設備兼顧了高準確度與移動式現場使用的雙重需要。介損與一次注入的協同使診斷流程在同一臺設備內閉環。其本地控制能力在遠離機房的現場同樣可靠。

STS 5000 以全自動方式運行，配合PADS電力設備診斷軟件實現試驗、評估與報告的一體化。用戶在PADS中選擇變壓器、CT或接地網等試驗?zāi)０搴?，STS 5000 會自動安排輸出源、設定頻率與幅值并采集數據，無需逐項手動配置，顯著降低操作復雜度。PADS隨后對結果進行判定，并自動生成可追溯的測試報告，減少人為記錄誤差，便于歸檔與比對歷史數據。STS 5000 的彩色大屏也支持本地獨立控制，在無PC環境下同樣完成標準試驗。這一軟硬協同使現場交接與周期性維護既高效又規范，保證不同班次測試結果的一致性。該設備支持在有限工期內完成多類試驗的現場作業。內置耐壓功能省去了另配高壓試驗裝置的麻煩。測量結果可直接用于設備狀態判定，減少誤判可能。借助標準通信協議，它能融入數字化變電站的測試環境。該系統的集成度讓試驗班組攜帶的裝備更精簡。對套管等設備的介損評估有助于發現絕緣早期劣化。

STS 5000 主要適用于電網、電廠及其他需要對電流、電壓回路開展現場校驗的場景。在變電站新建或大修后的交接試驗中，STS 5000 可對CT、VT、PT執行變比、極性、勵磁與誤差等一次注入驗證；在接地網維護中，它可施加大電流測量接地導通與電阻，排查連接劣化。對于電力變壓器與旋轉設備如發電機、電動機，STS 5000 還能配合選配模塊開展介損診斷。由于集多功能于一體且結構緊湊，它特別適合攜帶到不同站端、在有限時間內完成多類試驗的現場調試與周期性維護作業。該系統的量值溯源能力滿足狀態評價的要求。在預防性試驗中，它可周期性核查設備性能是否漂移。多通道協同輸出便于模擬復雜的一次回路工況。設備的人機界面直觀，縮短了每次出工的布置時間。對電壓互感器的一次注入可核驗其誤差特性是否符合預期。該儀器適用于電網、電廠及一般工業用戶的現場校驗。安全聯鎖設計降低了高壓試驗中的誤操作風險。

STS 5000 一次注入測試系統的交流大電流輸出在主機內置條件下最高可達800A，覆蓋多種額定工況。其典型檔位包括800A/4800VA持續25秒、600A持續200秒、400A持續500秒、300A持續900秒，以及200A可大于兩小時，頻率均可在15至500Hz調節。當需要更大電流時，可選配BUX 5000模塊，將一次注入能力提升至最高5000A乃至7000A，滿足大截面導體、母線與接地網的強電流試驗需求。STS 5000 的交流大電流由230V交流供電，最長持續試驗時間隨電流等級變化。憑借靈活的輸出組合，STS 5000 能適配不同容量設備的一次注入校驗場景。無論是配電側還是輸電側設備，STS 5000 都能提供匹配的一次注入電流，滿足從日常巡檢到大修驗收的不同強度需求。
